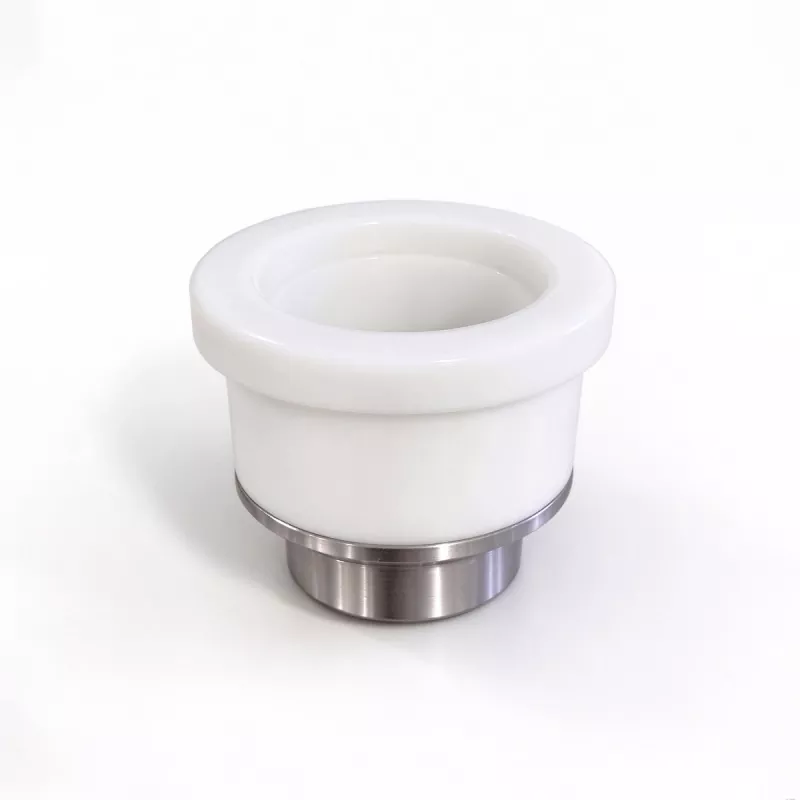

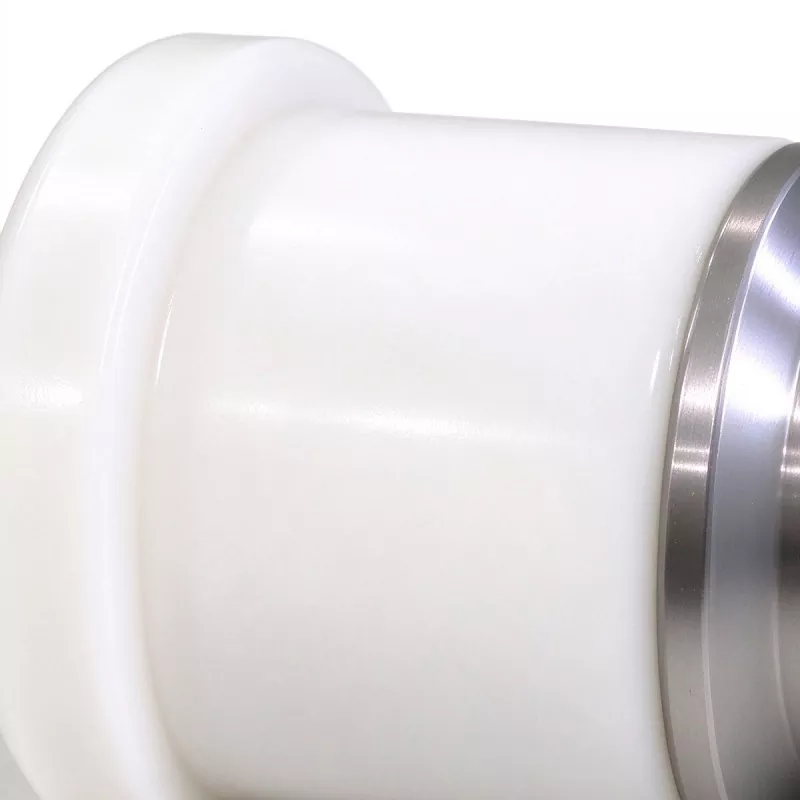

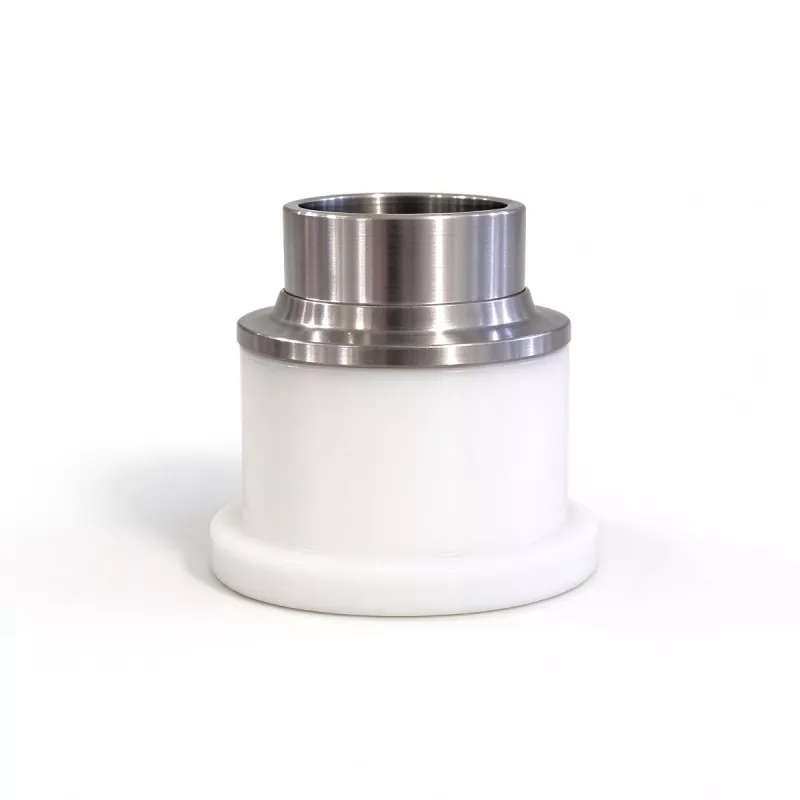

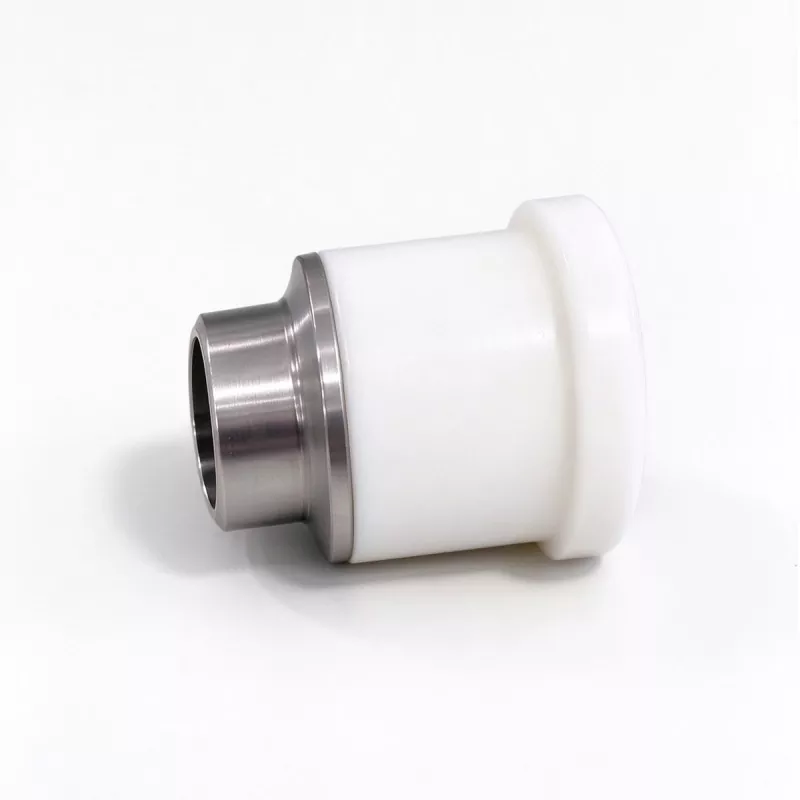

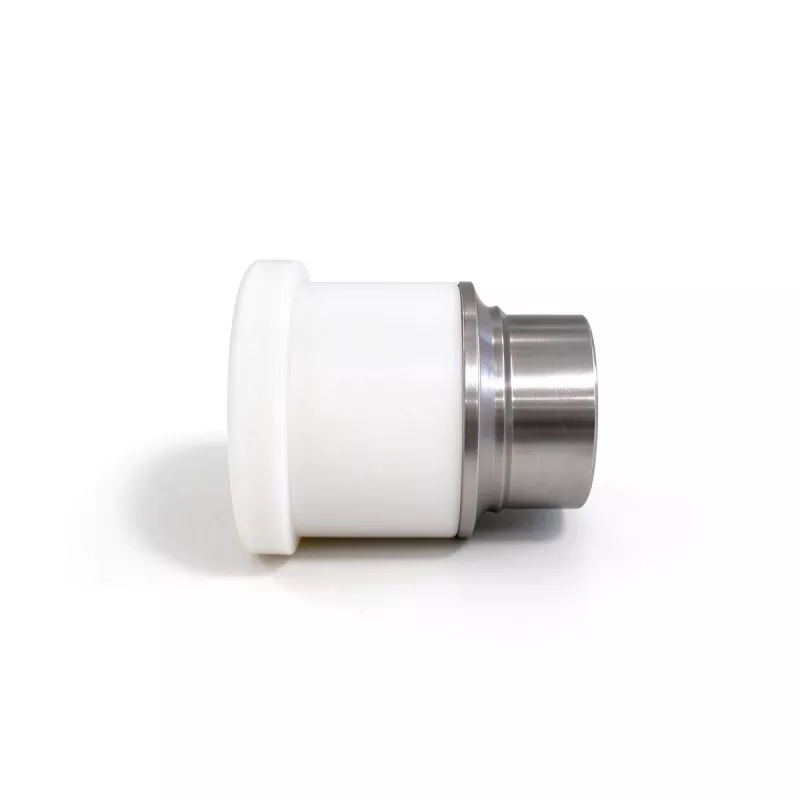

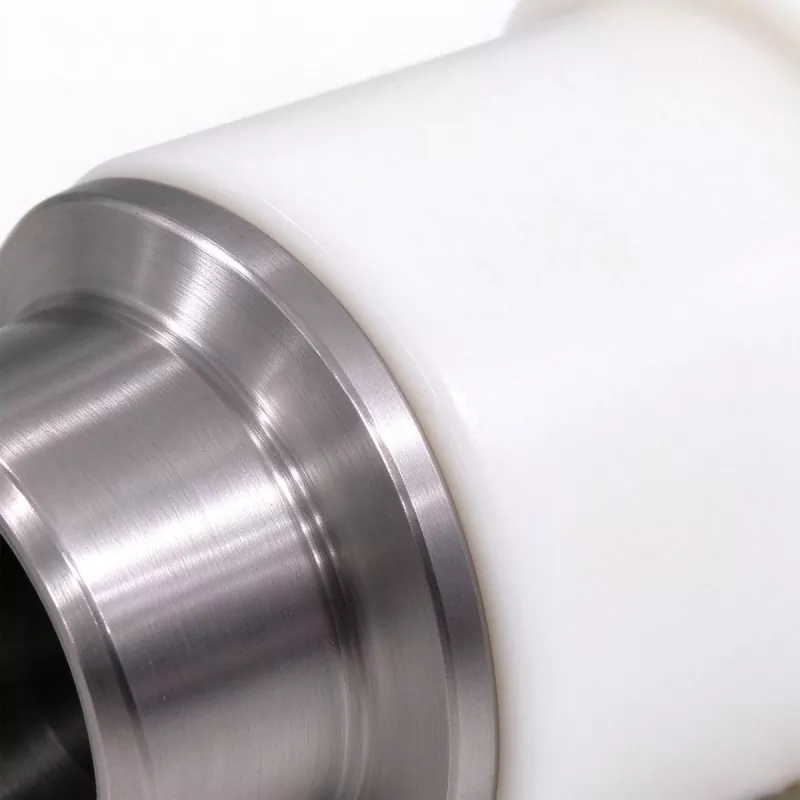

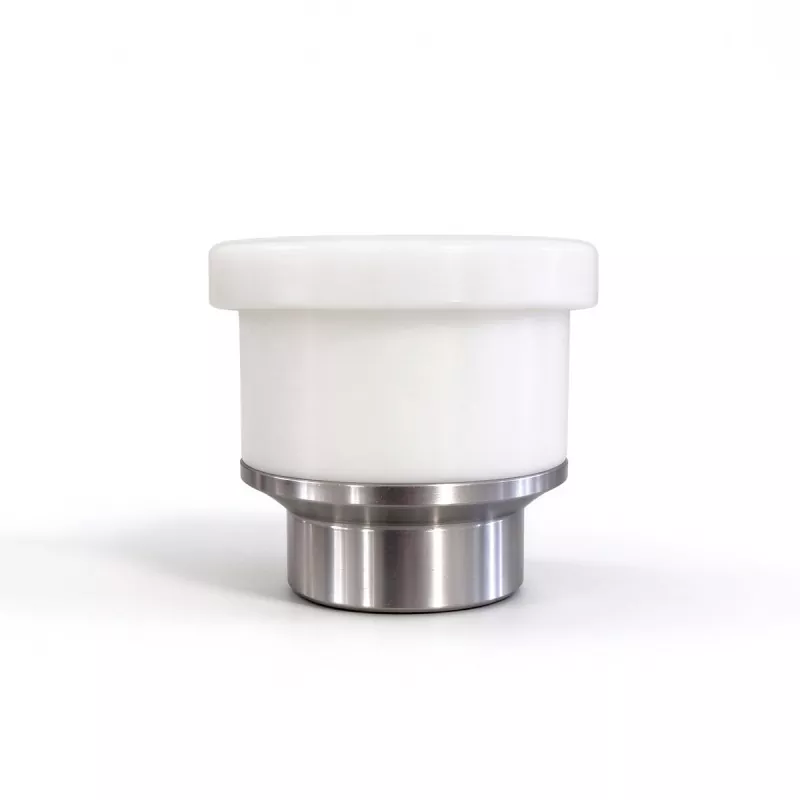

Laserová řezací hlava Keramický kroužek

EVER VIEW dodává náhradní keramické součásti pro řezací hlavy vláknového laseru, podporující polohování trysek, elektrickou izolaci a funkce snímání výšky v kompatibilních sestavách řezacích hlav. Jako malý spotřební materiál instalovaný v blízkosti trysky funguje keramický kroužek laserové řezací hlavy v oblasti vystavené teplu, rozstřiku, prachu a příležitostným mechanickým nárazům.

Správný keramický kroužek by měl být vybrán podle skutečné struktury řezné hlavy. Vnější průměr, vnitřní průměr, výška, závit, uspořádání kontaktů a montážní design se mohou u různých modelů lišit.

Při nákupu náhradního dílu EVER VIEW doporučuje poskytnout model řezací hlavy, originální číslo dílu, rozměry nebo jasné fotografie. Náš tým může pomoci s párováním specifikací před cenovou nabídkou a podporovat údržbu zásob nebo hromadné objednávky.

Klíčová část spodní řezací hlavy

Keramický kroužek laserové řezací hlavy je umístěn mezi sestavou řezací hlavy a součástmi souvisejícími s tryskou. Jeho přesná struktura závisí na konstrukci řezací hlavy, ale běžně přispívá jak k mechanickému polohování, tak k elektrické izolaci.

Podpora polohování trysek

Keramické tělo a související montážní struktura pomáhají udržet sestavu trysky v zamýšlené poloze. Správné rozměry a soustřednost jsou důležité, protože tryska musí udržovat požadovaný vztah s laserovým paprskem.

Zajistěte elektrickou izolaci

Keramický materiál zajišťuje elektrickou izolaci mezi vybranými vodivými částmi řezné hlavy. Tato vlastnost je důležitá u řezacích hlav, které využívají kapacitní snímání výšky pro sledování vzdálenosti mezi sestavou trysky a kovovým obrobkem.

Snímání výšky závisí na sestavě

V kompatibilních řezných hlavách pracuje keramický kroužek společně s tryskou a snímacími součástmi spíše než jako nezávislý senzor.

Udržujte snímací strukturu

Keramické těleso odděluje příslušné vodivé součásti při zachování mechanického vztahu vyžadovaného snímací sestavou. V závislosti na konkrétní konstrukci mohou být také začleněny kontaktní body nebo vodivé vložky.

Snižte odchylky instalace

Správně přizpůsobený keramický kroužek pomáhá sestavě související s tryskou vrátit se po výměně do zamýšlené polohy. Nesprávné rozměry mohou ovlivnit usazení sestavy a mohou vyžadovat další odstraňování problémů se systémem snímání výšky.

Co může prsten poškodit?

Keramický kroužek laserové řezací hlavy pracuje v blízkosti obrobku, takže je náchylný k několika praktickým výrobním podmínkám.

Poškození při kolizi

Zkroucený plech, zvednutý obrobek nebo chyba programování mohou přivést řeznou hlavu do kontaktu s materiálem. Po kolizi by mělo být keramické těleso zkontrolováno, zda nevykazuje praskliny, odštěpky nebo posunutí.

Teplo a rozstřik

Nepřetržité řezání vystavuje spodní část řezné hlavy teplu a rozstřiku kovu. Znečištění v okolí keramického kroužku, trysky a kontaktní plochy by mělo být odstraněno během běžné údržby.

Před výměnou ostatních dílů zkontrolujte

Poškozený keramický kroužek může způsobit příznaky, které se zdají souviset s tryskou nebo systémem regulace výšky. Nemělo by však být automaticky považováno za příčinu každého problému s řezáním.

Zkontrolujte fyzický stav

Hledejte praskliny, odlomené hrany, deformace, znečištění nebo abnormální uvolnění. Je-li keramické těleso viditelně poškozeno, je třeba se vyhnout dalšímu používání, dokud nebude součást posouzena.

Zkontrolujte kontaktní oblast

Pokud konstrukce řezací hlavy obsahuje vodivé kontakty, zkontrolujte jejich stav podle postupu údržby výrobce. Špatný kontakt může ovlivnit snímací obvod.

Velikost je větší než vnější průměr

Nákup pouze podle vnějšího průměru může vést k nesprávné výměně. Různé keramické kroužky mohou mít podobné vnější tvary při použití různých montážních struktur nebo uspořádání kontaktů.

Rozměry na míru

Pokud je to možné, uveďte vnější průměr, vnitřní průměr a celkovou výšku. Měření by měla být převzata z původní součásti spíše než odhadem z fotografií.

Zkontrolujte vlákno a kontakty

Velikost závitu, montážní rozhraní a poloha kontaktu mohou také určit kompatibilitu. Rozhraní trysky by mělo být zvažováno společně s keramickou prstencovou strukturou.

Konečné specifikace by měly být potvrzeny podle skutečné sestavy řezné hlavy.

Přiřaďte prsten k řezací hlavě

S keramickým kroužkem laserové řezací hlavy by se mělo zacházet spíše jako se spotřebním materiálem specifickým pro řezací hlavu než jako s univerzálním příslušenstvím.

Různé modely používají různé vzory

Řezací hlavy se mohou lišit v rozměrech keramických kroužků, závitech, polohovacích prvcích a konfiguracích kontaktů. Dokonce i produkty, které vypadají podobně, nemusí být zaměnitelné.

Originální informace pomáhají

Originální číslo dílu, štítek na obalu a model řezací hlavy poskytují užitečné odkazy pro identifikaci náhrady. Jasné fotografie mohou dále snížit možnost nesprávné shody.

Jednoduchý proces identifikace

EVER VIEW může pomoci kupujícím, kteří neznají přesnou specifikaci keramického prstenu.

Začněte s vybavením

Uveďte výrobce a model řezací hlavy. Pokud má řezací hlava typový štítek nebo označení modelu, uveďte jasnou fotografii.

Přidejte podrobnosti o staré části

Pošlete fotografie originálního keramického prstenu z různých úhlů spolu s dostupnými rozměry, čísly dílů a kontaktními informacemi.

ŘEZACÍ HLAVA → STARÝ DÍL → ROZMĚRY → FOTO → SPECIFIKACE

Tento proces je zvláště užitečný pro zahraniční zákazníky, společnosti poskytující laserové služby a distributory, kteří získávají náhradní díly pro stávající stroje.

Instalace vyžaduje péči

Keramický kroužek je přesná součást a při výměně by se s ním mělo zacházet opatrně.

Před montáží zkontrolujte

Ujistěte se, že nová součást nemá žádné viditelné praskliny, třísky nebo znečištění. Před instalací zkontrolujte rozměry a montážní konstrukci.

Zabraňte mechanickému poškození

Keramika se může poškodit nárazem nebo nadměrnou silou. Nainstalujte součást podle postupu výrobce řezací hlavy a vyhněte se nadměrnému utahování souvisejících montážních dílů.

Udržujte sestavu trysky stabilní

Keramický kroužek nefunguje samostatně. Jeho stav je třeba posuzovat společně s tryskou a dalšími součástmi na spodním konci řezací hlavy.

Zkontrolujte usazení trysky

Po výměně se ujistěte, že je tryska správně usazena a že příslušná sestava zůstává zajištěna.

Zkontrolujte snímání výšky

Pokud se používá kapacitní snímání, ověřte po údržbě normální provoz snímání výšky, než vrátíte stroj do běžné výroby.

Aplikace při řezání kovů laserem

Náhradní keramické komponenty EVER VIEW jsou určeny pro zařízení pro řezání vláknovým laserem používaná v různých prostředích zpracování kovů.

Zpracování plechu

Typické aplikace zahrnují zpracování uhlíkové oceli, nerezové oceli a hliníkového plechu pro strojní součásti, skříně, kryty a kovové součásti.

Výrobní a servisní zařízení

Mohou být také relevantní pro servisní střediska laserového řezání, společnosti zabývající se údržbou zařízení, výrobce strojů a distributory, kteří udržují různé konfigurace řezacích hlav.

Správný model je určen spíše strukturou řezné hlavy než jednoduše zpracovávaným materiálem.

Vytvářejte praktické náhradní zásoby

Přestože je keramický kroužek relativně malý spotřební materiál, jeho nedostupnost může zpozdit údržbu řezací hlavy.

Pro výrobní závody

Továrny provozující více laserových řezacích strojů mohou organizovat náhradní keramické kroužky podle modelu řezací hlavy a čísla stroje. To usnadňuje technikům výběr správné náhrady.

Pro distributory

Distributoři laserového zařízení a servisní společnosti mohou vyžadovat několik specifikací pro různé zákaznické stroje. Potvrzení modelu před hromadným nákupem pomáhá vyhnout se skladování nekompatibilních dílů.

U malých součástí záleží na kvalitě

Pořizovací cena keramického kroužku je nízká ve srovnání s náklady na kompletní laserový řezací systém, ale rozměrová nekonzistence může stále způsobovat problémy s údržbou.

Rozměrová konzistence

Keramické tělo, montážní vlastnosti a uspořádání kontaktů by měly odpovídat potvrzené specifikaci. Konzistentní rozměry pomáhají podporovat opakovatelnou montáž.

Ochrana obalů

Keramické součásti by měly být během skladování a přepravy řádně chráněny. Prevence třísek a prasklin před instalací je součástí spolehlivé správy spotřebního materiálu.

Kdy by měl být vyměněn?

Neexistuje žádný univerzální interval výměny pro každou řezací hlavu. Skutečné servisní požadavky závisí na provozu stroje, kolizích, vystavení teplu, znečištění a údržbě.

Vyměňte po viditelném poškození

Praskliny, odštěpky, deformace nebo jiné fyzické poškození jsou jasnými důvody pro kontrolu součásti a určení, zda je nutná výměna.

Vyměňte během údržby

Pokud keramický kroužek vykazuje abnormální opotřebení nebo sestava řezné hlavy nefunguje podle očekávání, lze výměnu zvážit jako součást procesu údržby.

Informace pro objednání

Pro přesnou cenovou nabídku uveďte model řezací hlavy, originální informace o keramickém prstenci, rozměry, uspořádání kontaktů, fotografie a požadované množství, kdykoli je to možné.

Pokud neznáte model

Pošlete přehledné fotografie keramického kroužku, řezací hlavy a originálního balení. Uveďte všechny dostupné míry nebo čísla dílů.

Pro hromadný nákup

Pro opakované nebo hromadné objednávky poskytněte předem požadovaná množství a modely řezných hlav. EVER VIEW může pomoci s potvrzením specifikace a náhradním dodávkou.

POTŘEBUJETE NÁHRADNÍ KERAMICKÝ PRSTEN?

Odeslat podrobnosti → Potvrdit model → Zkontrolovat specifikaci → Získat cenovou nabídku

Kontaktujte EVER VIEW pro spárování keramických kroužků, výměnu a hromadný nákup řezacích hlav vláknového laseru.

FAQ

Co způsobuje prasknutí keramického prstence?

Kolize s obrobkem, nadměrná mechanická síla nebo nesprávná manipulace mohou poškodit keramické tělo. Tepelná a výrobní kontaminace může také přispět ke zhoršení kvality v závislosti na konstrukci řezné hlavy.

Dá se prasklý prsten ještě dočasně použít?

S prasklým keramickým kroužkem by se nemělo zacházet jako s běžnou provozuschopnou součástí. Protože prstenec může být součástí izolační a snímací struktury, měl by být před dalším provozem dodržen postup údržby výrobce řezací hlavy.

Proč má prsten kovové kontakty?

Některé konstrukce řezných hlav obsahují vodivé kontakty nebo vložky jako součást kapacitního obvodu snímání výšky. Jejich přesné uspořádání se liší podle modelu řezné hlavy.

Je výška keramického prstence důležitá?

Ano. Celková výška je jedním z rozměrů, který může ovlivnit, jak do sebe spodní sestava řezné hlavy zapadá. Mělo by být přizpůsobeno původní specifikaci, nikoli pouze podle vnějšího průměru.

Mohu použít keramický kroužek jiné značky řezacích hlav?

Pouze pokud jsou rozměry, montážní struktura, uspořádání kontaktů a další příslušné specifikace potvrzeny jako kompatibilní. Podobný vzhled nezaručuje zaměnitelnost.

Jaké fotografie jsou nejlepší pro identifikaci?

Poskytněte přední, zadní a boční pohledy na keramický kroužek plus fotografii štítku modelu řezací hlavy. Měření pomocí pravítka, posuvného měřítka nebo jiné vhodné reference může identifikaci zpřesnit.
