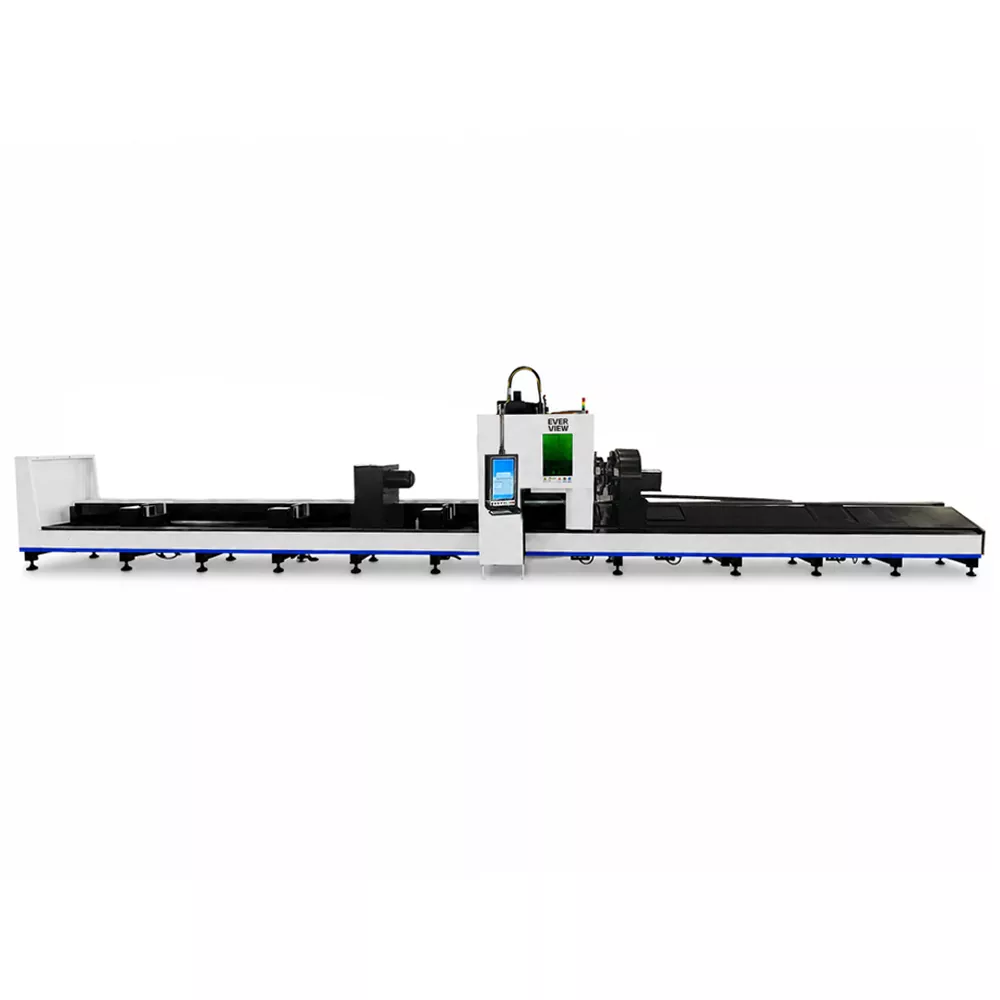

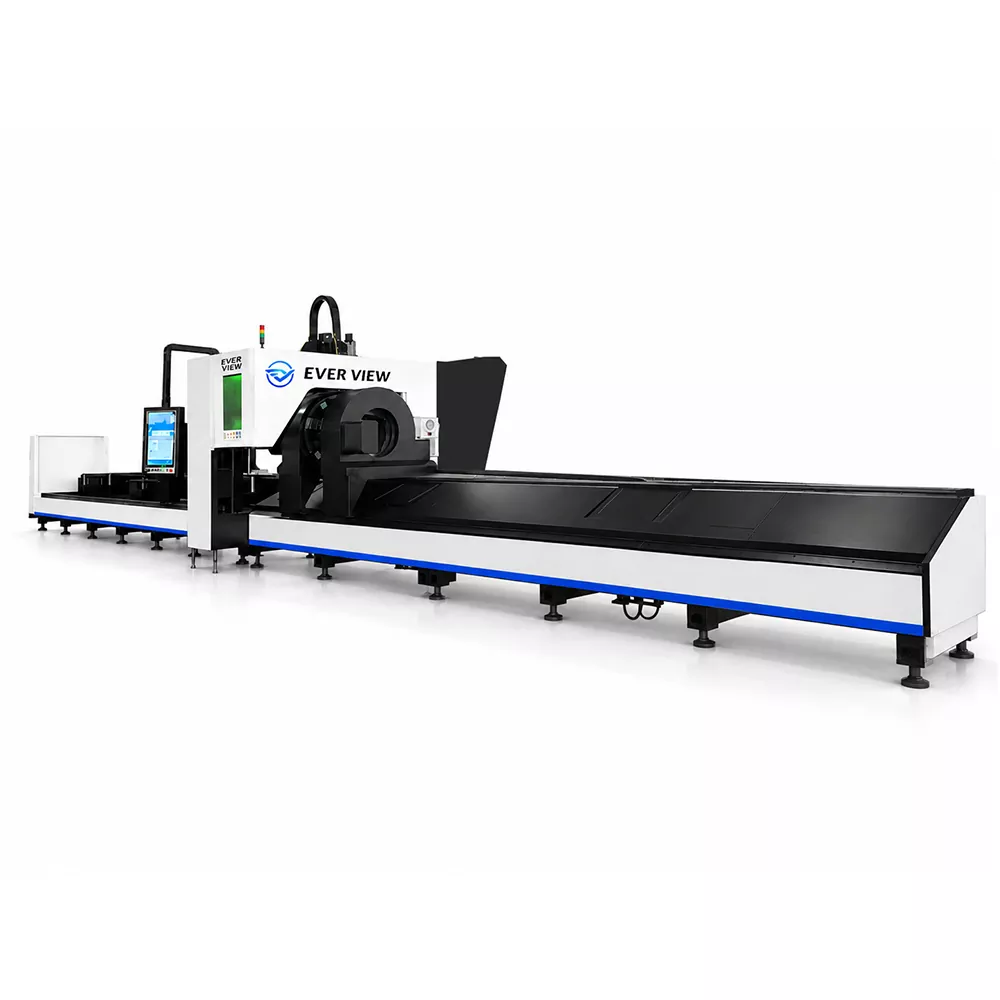

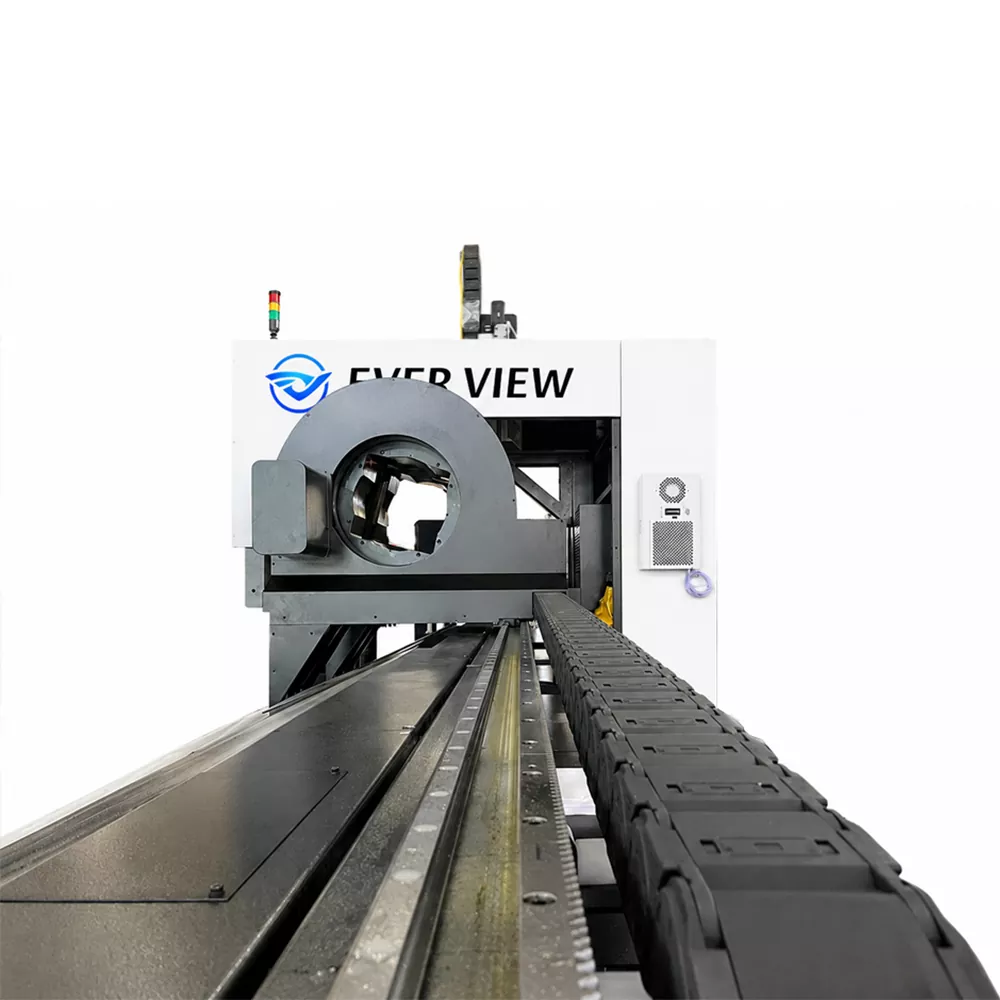

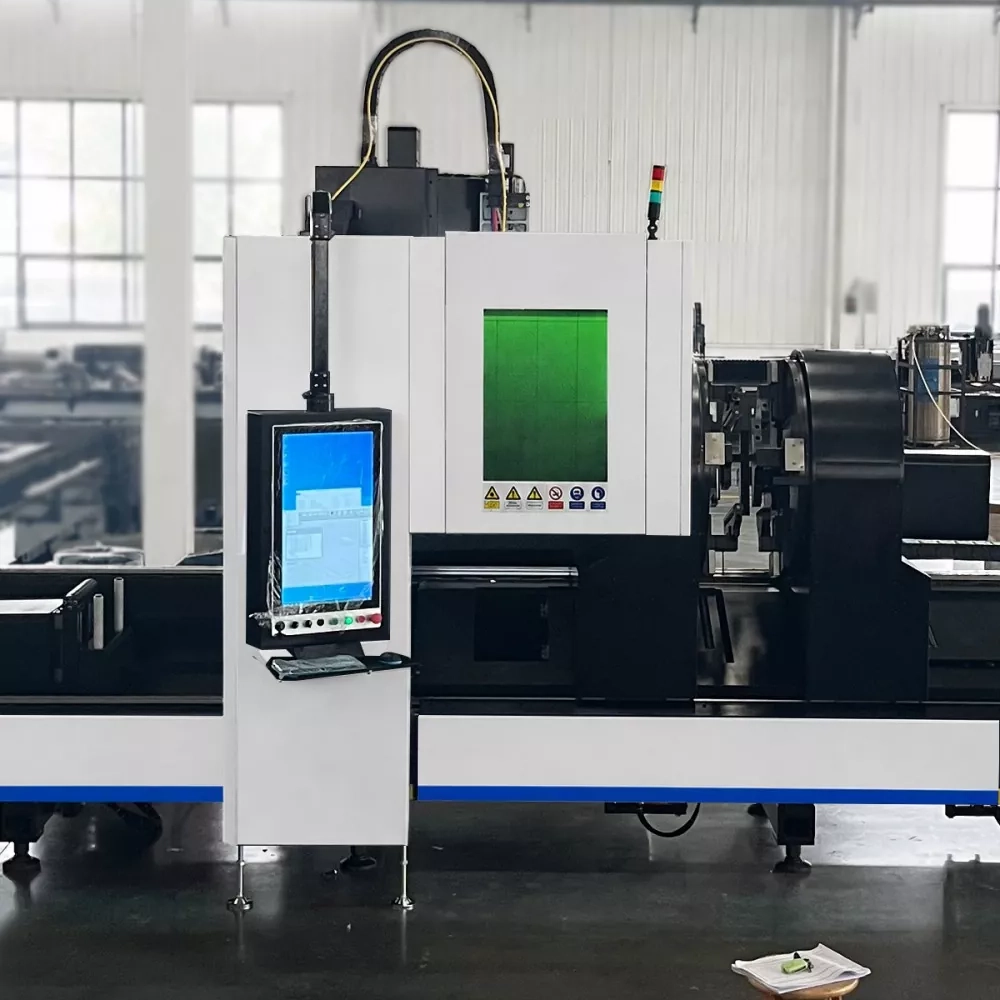

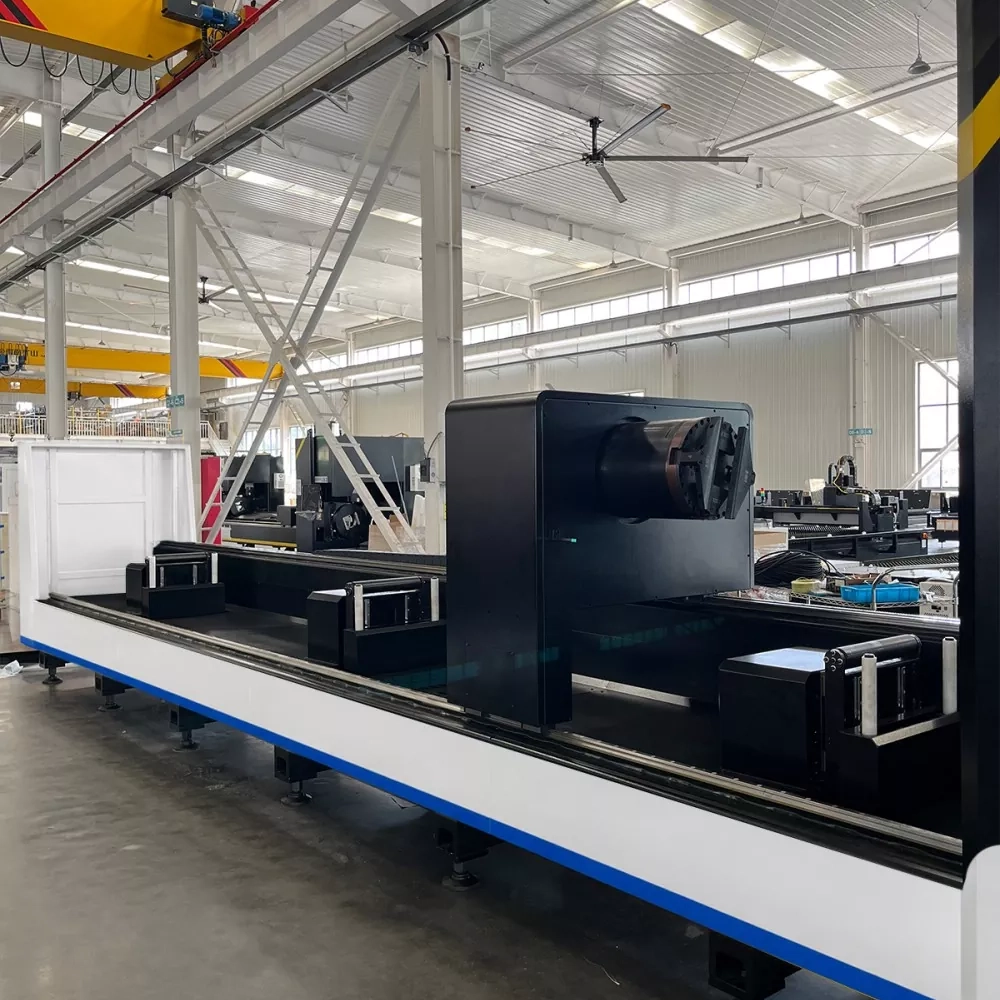

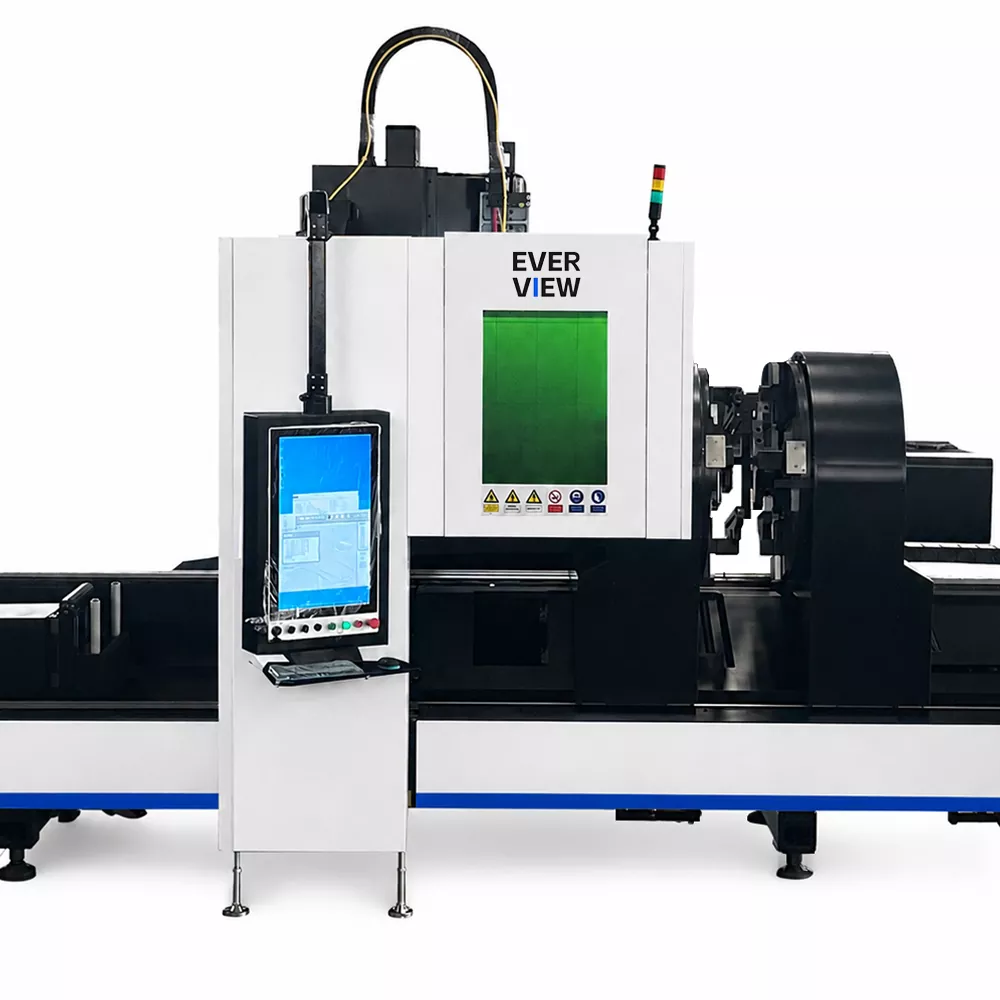

Výkonný třívřetenový laserový stroj na řezání trubek

Tradiční stroje na řezání trubek mohou čelit problémům, jako je nestabilní podpora materiálu, deformace trubek, nadměrný odpad a omezené možnosti zpracování při manipulaci s velkými a těžkými obrobky. Jako profesionální tovární výrobce a dodavatel poskytuje EVER VIEW přizpůsobená řešení pro řezání trubek laserem podle velikosti trubek, materiálu, tloušťky, hmotnosti a výrobních požadavků. Těžký třívřetenový laserový řezací stroj na trubky podporuje trubky do délky 12 000 mm, maximální hmotnost jedné trubky do 500 kg, kulaté trubky od Φ20-280 mm a čtvercové nebo obdélníkové trubky od 20×20-280×280 mm.

Proč zvolit výkonný třívřetenový laserový řezací stroj na trubky EVER VIEW?

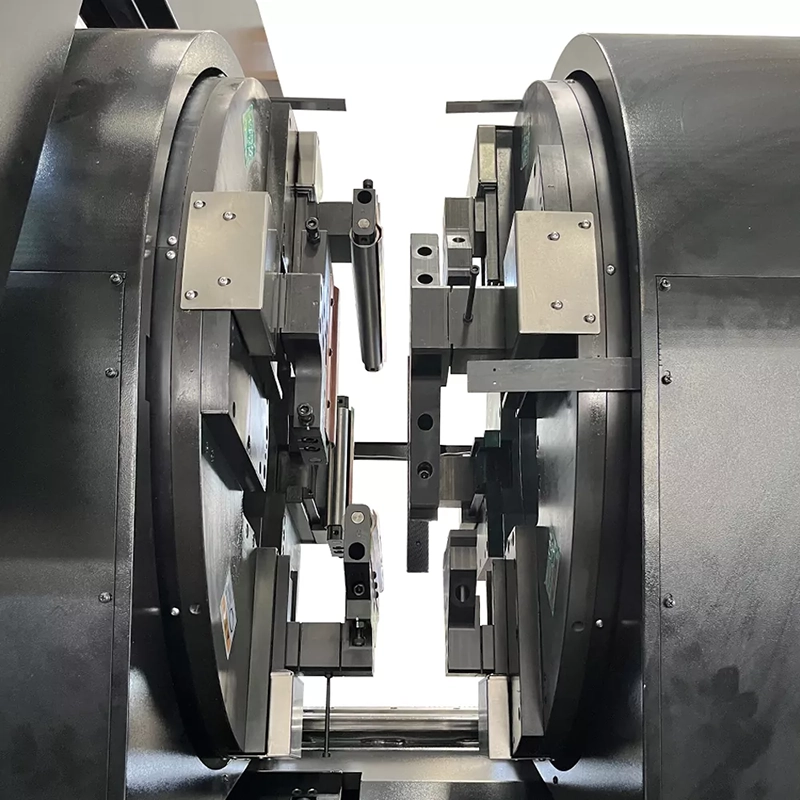

1. Koordinované zpracování se třemi sklíčidly zajišťuje stabilitu těžké trubky

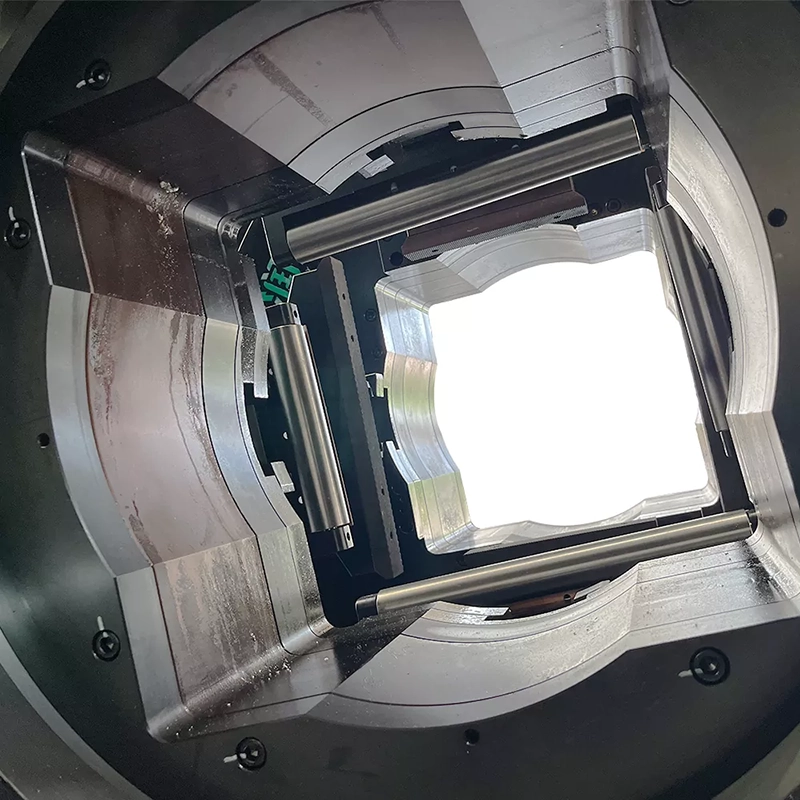

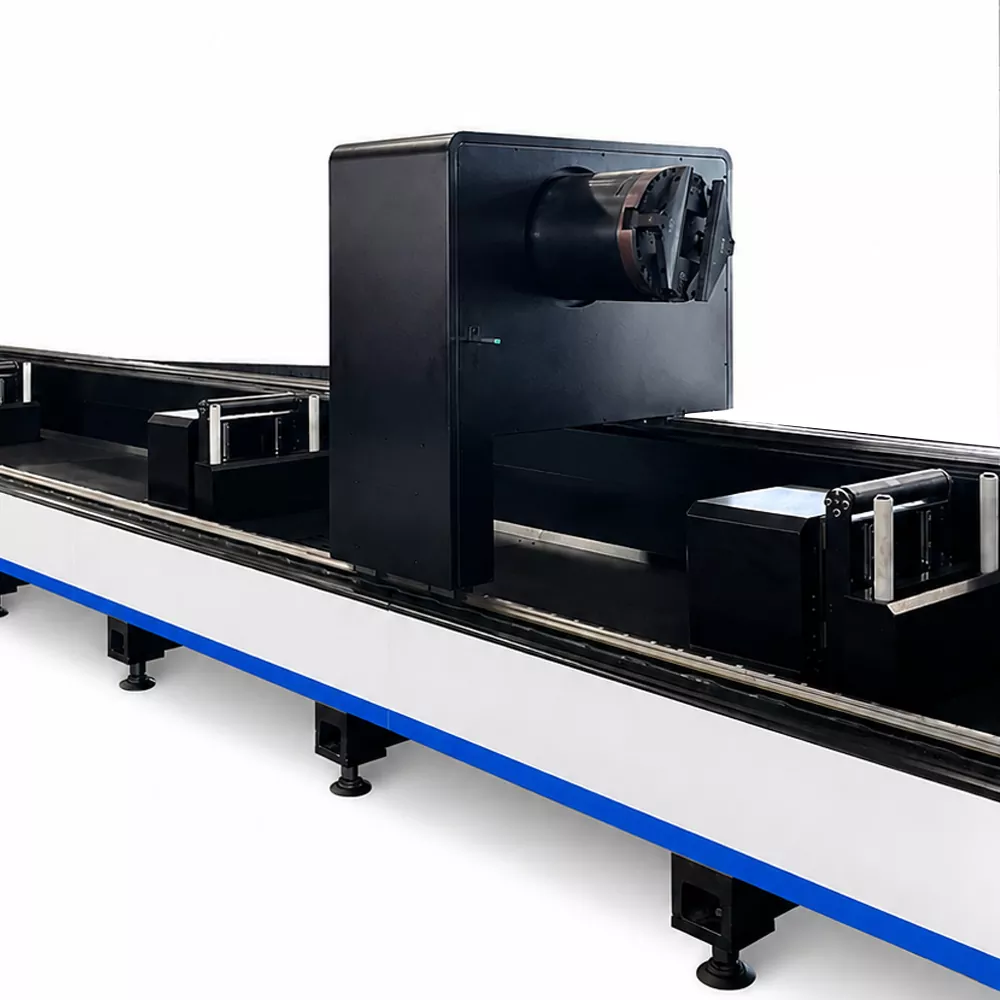

Dlouhé a těžké trubky mohou být vystaveny vibracím, ohýbání nebo odchylkám v poloze během vysokorychlostního otáčení a řezání. EVER VIEW Vysoce výkonný třívřetenový laserový řezací stroj na řezání trubek využívá koordinovanou strukturu se třemi sklíčidly, která poskytuje více opěrných bodů během podávání trubek, upínání, otáčení a řezání.

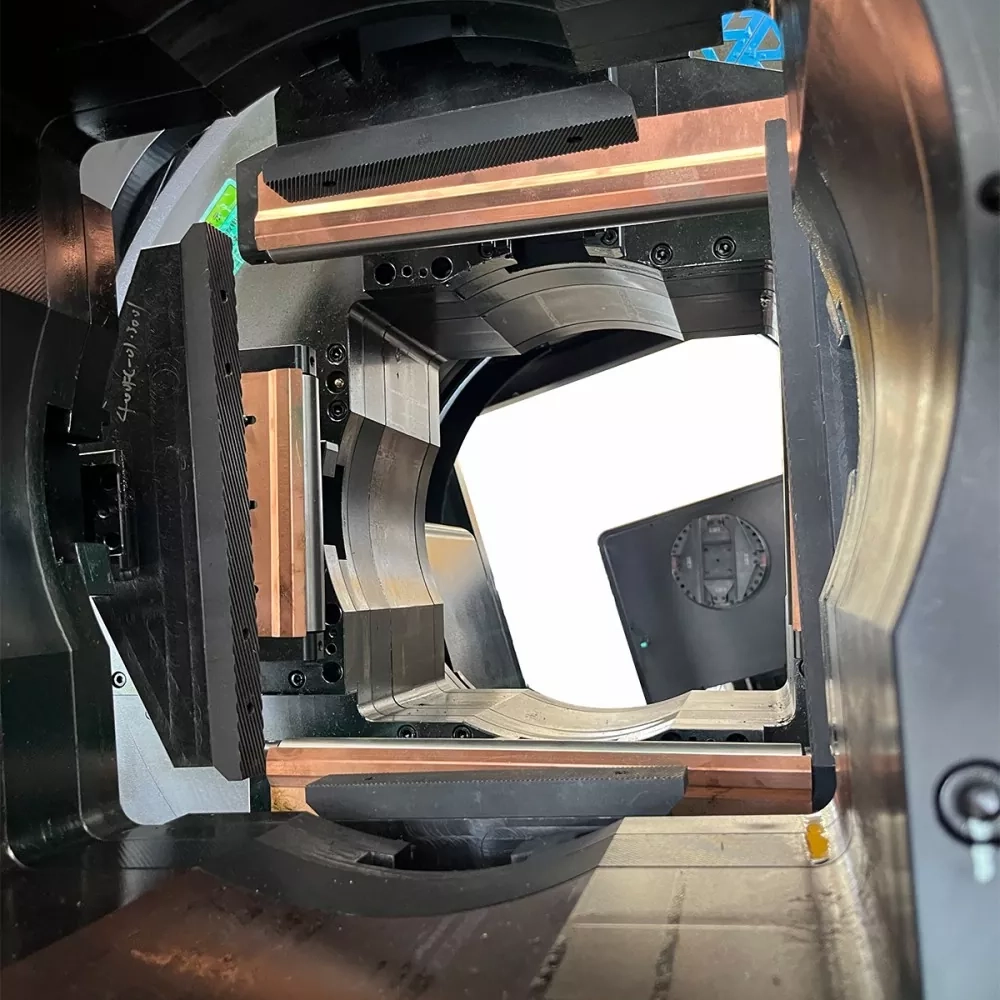

Synchronizovaný provoz tří sklíčidel účinně snižuje výkyv a deformaci trubky a zlepšuje konzistenci řezu od začátku do konce obrobku. Přesná konstrukce sklíčidla s vysokou tuhostí poskytuje spolehlivý upínací výkon pro trubky o hmotnosti až 500 kg, takže je vhodný pro prostředí těžké průmyslové výroby.

2. Možnost zpracování trubek o délce 12 m pro velké průmyslové aplikace

Velké konstrukční trubky jsou široce používány ve stavebních strojích, ocelových konstrukcích a inženýrských projektech. Mnoho standardních strojů na řezání trubek laserem nedokáže efektivně zpracovat extra dlouhé materiály.

EVER VIEW Těžký třívřetenový laserový řezací stroj na trubky podporuje délky trubek až 12 000 mm a poskytuje stabilní schopnost zpracování nadrozměrných obrobků.

Stroj zpracovává kulaté trubky od Φ20 mm do Φ280 mm, čtvercové trubky od 20×20 mm do 280×280 mm a různé konstrukční profily. Zesílená mechanická konstrukce zajišťuje stabilní provoz při zachování přesnosti řezání při dlouhém zpracování materiálu.

3. Konfigurace vysoce výkonného vláknového laseru pro různé požadavky na řezání

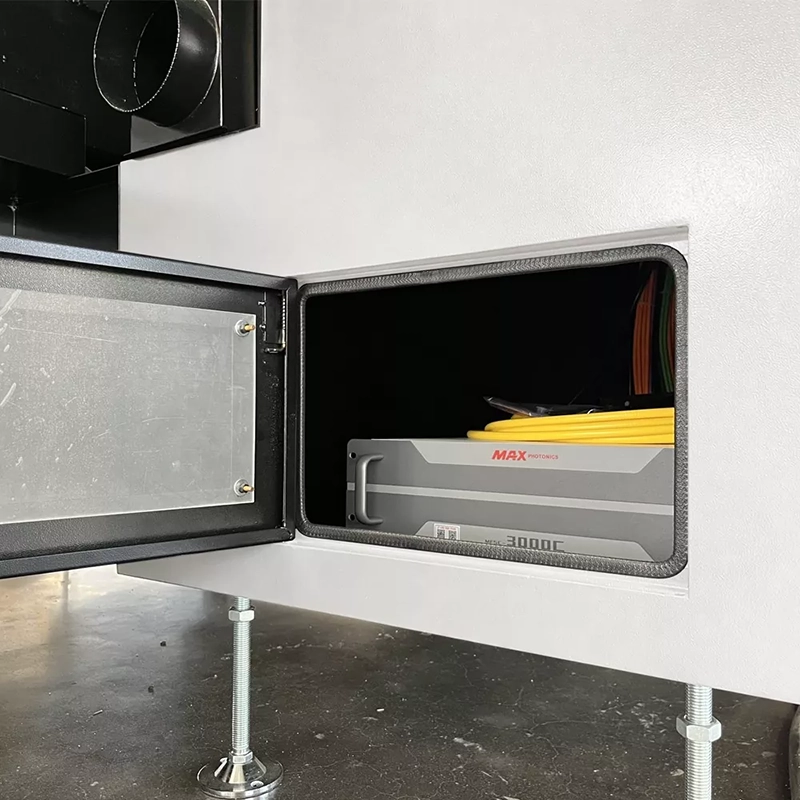

Výkon laseru přímo ovlivňuje rychlost řezání, efektivitu zpracování a schopnost tloušťky materiálu. EVER VIEW poskytuje flexibilní konfigurace vláknového laseru včetně možností 3kW, 6kW a 12kW pro splnění různých výrobních požadavků.

Konfigurace vláknového laseru o výkonu 3 kW je vhodná pro všeobecnou výrobu trubek, zpracování kovů střední tloušťky a standardní průmyslové aplikace.

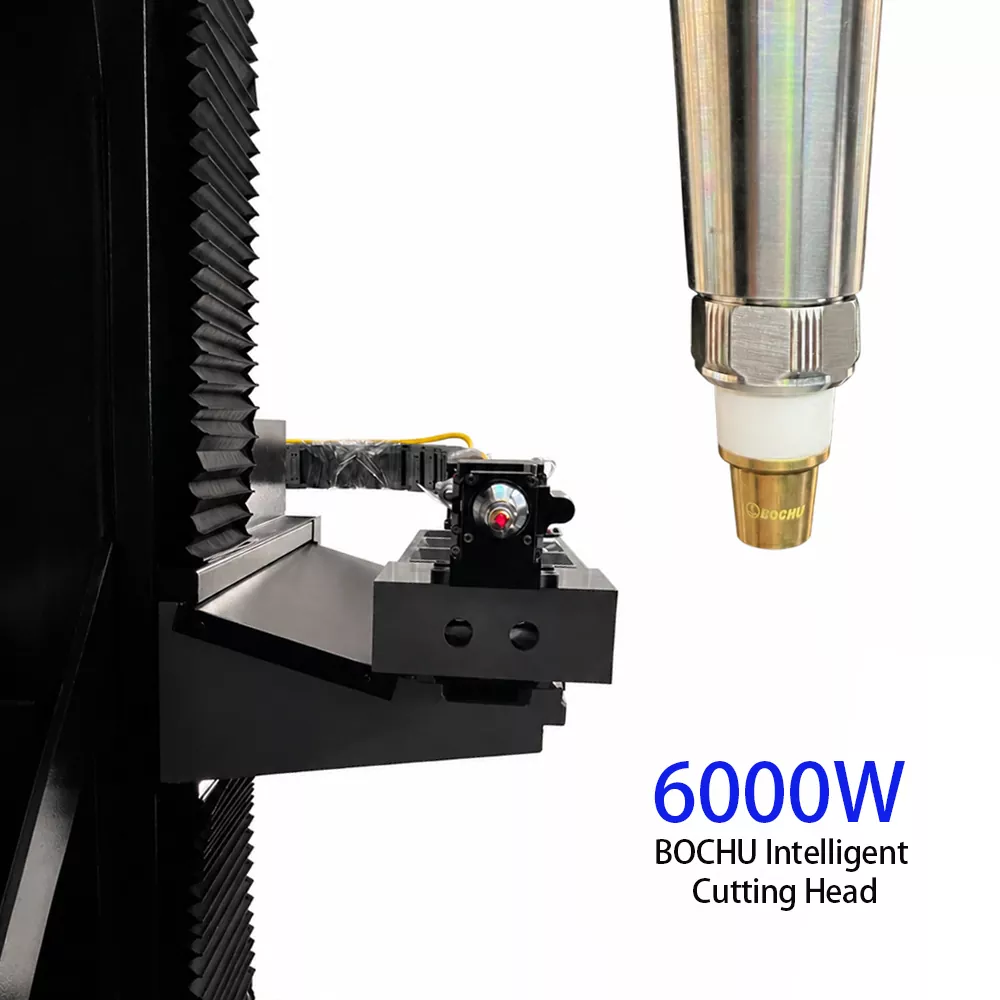

Konfigurace vláknového laseru o výkonu 6 kW poskytuje vyšší efektivitu řezání součástí stavebních strojů, ocelových konstrukcí a těžkých výrobních projektů vyžadujících vyšší rychlost zpracování.

Konfigurace vysoce výkonného vláknového laseru o výkonu 12 kW je navržena pro náročné průmyslové aplikace vyžadující možnosti řezání silnějších materiálů a vyšší výrobní kapacitu.

4. Široká kompatibilita materiálu a možnost tloušťky řezu

EVER VIEW Vysoce výkonný třívřetenový laserový řezací stroj na trubky je navržen pro zpracování různých průmyslových kovových materiálů, včetně uhlíkové oceli, nerezové oceli, hliníkové slitiny, pozinkované oceli a dalších kovových profilů.

Typická řezná schopnost:

Flexibilní schopnost zpracování materiálu umožňuje výrobcům zvládat různé výrobní požadavky s jedním pokročilým řešením řezání trubek, což snižuje investice do zařízení a zlepšuje flexibilitu výroby.

5. Technologie řezání Zero-Tail zlepšuje využití materiálu

Materiálový odpad přímo ovlivňuje výrobní náklady při zpracování trubek. EVER VIEW Těžký třívřetenový laserový řezací stroj na trubky využívá pokročilou technologii vytahování třetího sklíčidla pro maximalizaci využití materiálu.

Když délka trubky splňuje podmínku řezání s nulovým koncem ≥2700 mm, může třetí sklíčidlo uchopit a protáhnout zbývající část trubky řeznou oblastí, čímž se sníží počet nevyužitých konců trubek.

Tato technologie pomáhá výrobcům snížit plýtvání surovinami, snížit výrobní náklady a získat více hotových dílů z každé trubky.

6. Podpora serva a automatické načítání zvyšují produktivitu

Dlouhé a těžké trubky se mohou během zpracování prohýbat nebo deformovat kvůli své vlastní hmotnosti. Systém podpory serva automaticky nastavuje výšku podpěry podle polohy trubky, snižuje vibrace a udržuje stabilní přesnost řezání.

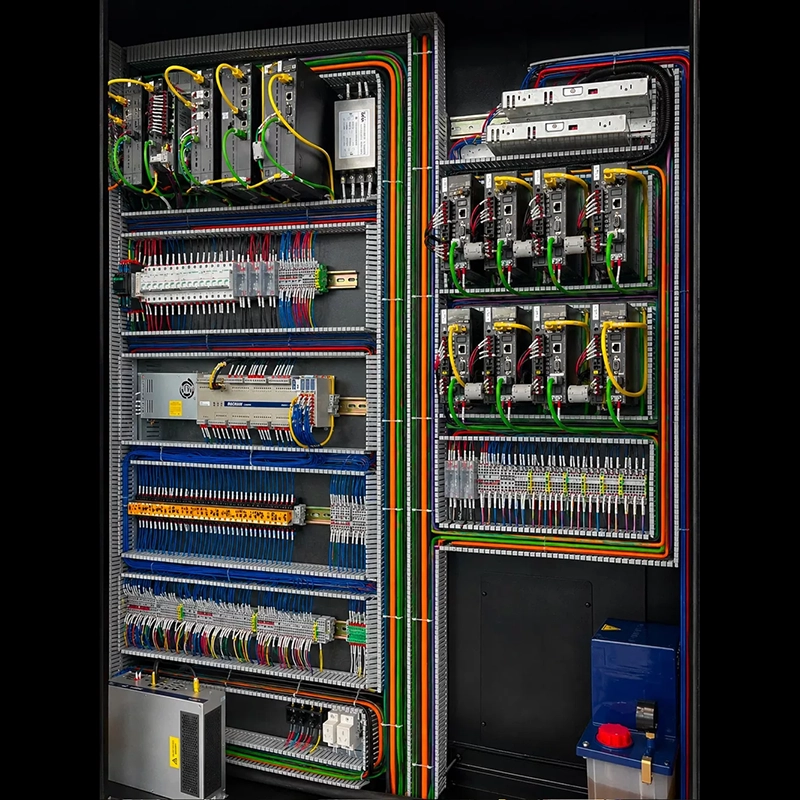

Volitelný automatický nakládací systém snižuje opakovanou ruční manipulaci, zlepšuje efektivitu podávání a podporuje nepřetržitou výrobu. V kombinaci s inteligentní technologií řízení sběrnice dosahuje stroj rychlejší odezvy, stabilní komunikace a pohodlného ovládání.

Technické specifikace

Podporované typy a materiály trubek

1. Flexibilní zpracování pro různé průmyslové profily

EVER VIEW Vysoce výkonný třívřetenový laserový řezací stroj na trubky podporuje kulaté trubky, čtvercové trubky, obdélníkové trubky, těžké ocelové trubky a konstrukční profily velkých průřezů.

Zařízení je vhodné pro zpracování uhlíkové oceli, nerezové oceli, hliníkové slitiny, galvanizované oceli a dalších průmyslových materiálů běžně používaných ve stavebnictví, strojírenství, strojírenství a kovovýrobě.

Aplikační průmysl

1. Výroba stavebních strojů

Výrobci stavebních strojů požadují pevné a přesné trubkové komponenty pro rámy, nosné konstrukce, výložníky a díly zařízení pro velké zatížení.

EVER VIEW poskytuje stabilní upnutí, přesné polohování a konzistentní řezný výkon pro zlepšení efektivity výroby a kvality součástí.

2. Výroba ocelových konstrukcí

Výrobci ocelových konstrukcí používají trubky velkých průřezů pro dílny, sklady, budovy a prefabrikované konstrukce.

Schopnost zpracování 12 metrů, systém tří sklíčidel a technologie řezání bez ocasu pomáhají výrobcům zlepšit efektivitu výroby a snížit plýtvání materiálem.

3. Mostní inženýrství

Konstrukce mostů vyžaduje spolehlivé zpracování velkých konstrukčních trubek a ocelových součástí.

EVER VIEW Vysoce výkonný třívřetenový laserový řezací stroj na trubky poskytuje stabilní podporu a přesné řešení řezání pro konstrukce související s mosty.

4. Výroba těžkých zařízení

Stroj podporuje komplexní operace řezání trubek včetně otvorů, štěrbin, obrysů a přizpůsobených profilů pro výrobu průmyslových zařízení.

Případy mezinárodních přihlášek

1. Evropský projekt výroby stavebních strojů

Evropský výrobce stavebních strojů požadoval vysoce přesné řešení pro řezání trubek laserem pro výrobu rámů těžkých zařízení a konstrukčních součástí.

Společnost EVER VIEW dodala přizpůsobený těžký třívřetenový laserový řezací stroj na trubky se stabilním upínáním a technologií podpory serv. Řešení zlepšilo konzistenci výroby, snížilo požadavky na ruční manipulaci a podpořilo efektivní dávkovou výrobu.

2. Projekt výroby ocelové konstrukce na Středním východě

Výrobce ocelových konstrukcí na Středním východě potřeboval zařízení pro zpracování velkých konstrukčních trubek používaných v infrastrukturních projektech.

Společnost EVER VIEW poskytla vysoce výkonné řešení pro řezání trubek laserem s možností zpracování 12 metrů a technologií řezání bez ocasu. Systém pomohl zlepšit využití materiálu a snížit výrobní odpad při výrobě ve velkém měřítku.

3. Projekt mostu jihovýchodní Asie

Dodavatel mostního inženýrství v jihovýchodní Asii si pro zpracování těžkých ocelových trubek vybral těžký třívřetenový laserový řezací stroj EVER VIEW.

Koordinovaný systém se třemi sklíčidly poskytoval stabilní podporu pro velké trubky a zajišťoval stálou kvalitu řezání během nepřetržité výroby.

Návod k instalaci a údržbě

1. Požadavky na instalaci

Před instalací by si zákazníci měli připravit dostatečný dílenský prostor podle rozměrů stroje a vyhradit si dostatek prostoru pro nakládání, vykládání trubek a manipulaci s materiálem.

Stabilní napájení, správné uzemnění, vhodné podmínky základů a profesionální instalace jsou důležité faktory pro zajištění dlouhodobého výkonu zařízení.

2. Doporučení pro údržbu

Pravidelná údržba zahrnuje čištění součástí sklíčidla, kontrolu mazacích systémů, kontrolu dílů ochrany proti laseru a ověřování přesnosti stroje.

Pravidelné kontroly a preventivní údržba pomáhají udržovat stabilní řezný výkon, prodlužují životnost zařízení a snižují neočekávané prostoje.

Problémy Tento stroj pomáhá řešit

1. Dlouhé trubky se během zpracování houpají

Struktura tří sklíčidel a následná podpora serva poskytují stabilní vícebodovou podporu, snižují vibrace a zlepšují přesnost řezání.

2. Těžké trubky se obtížně upínají

Systém vysoce tuhého sklíčidla poskytuje silný a spolehlivý upínací výkon pro těžké trubky do 500 kg.

3. Plýtvání materiálem zvyšuje výrobní náklady

Technologie Zero-tail řezání zlepšuje využití materiálu a snižuje nevyužité části trubek.

4. Ruční manipulace snižuje efektivitu výroby

Automatický nakládací systém snižuje nároky na pracovní sílu a podporuje nepřetržitou výrobu.

Často kladené otázky

1. Jaké možnosti výkonu laseru jsou k dispozici?

EVER VIEW poskytuje konfigurace vláknového laseru o výkonu 3 kW, 6 kW a 12 kW podle různých požadavků na zpracování trubek.

2. Jaké materiály může tento stroj řezat?

Stroj může zpracovávat uhlíkovou ocel, nerezovou ocel, hliníkovou slitinu, pozinkovanou ocel a další průmyslové kovové profily.

3. Jaká je maximální velikost trubky?

Stroj podporuje trubky do délky 12 000 mm, s kruhovými trubkami od Φ20-280 mm a maximální hmotností trubek do 500 kg.

4. Podporuje stroj automatické nakládání?

Ano. EVER VIEW poskytuje řešení pro automatické nakládání ke zlepšení efektivity výroby a omezení ruční manipulace.

Proč zvolit EVER VIEW

EVER VIEW Vysoce výkonný třívřetenový laserový řezací stroj na trubky spojuje pokročilou technologii vláknového laseru, koordinované zpracování se třemi sklíčidly, řezání s nulovým koncem, podporu servomotorů a inteligentní automatizaci, aby poskytlo spolehlivé řešení pro globální výrobce.

Díky přizpůsobeným konfiguracím založeným na průměru trubek, materiálu, tloušťce, délce, hmotnosti a výrobních požadavcích pomáhá EVER VIEW zákazníkům zvýšit produktivitu, snížit plýtvání materiálem a dosáhnout efektivní výroby trubek pro velké zatížení.
