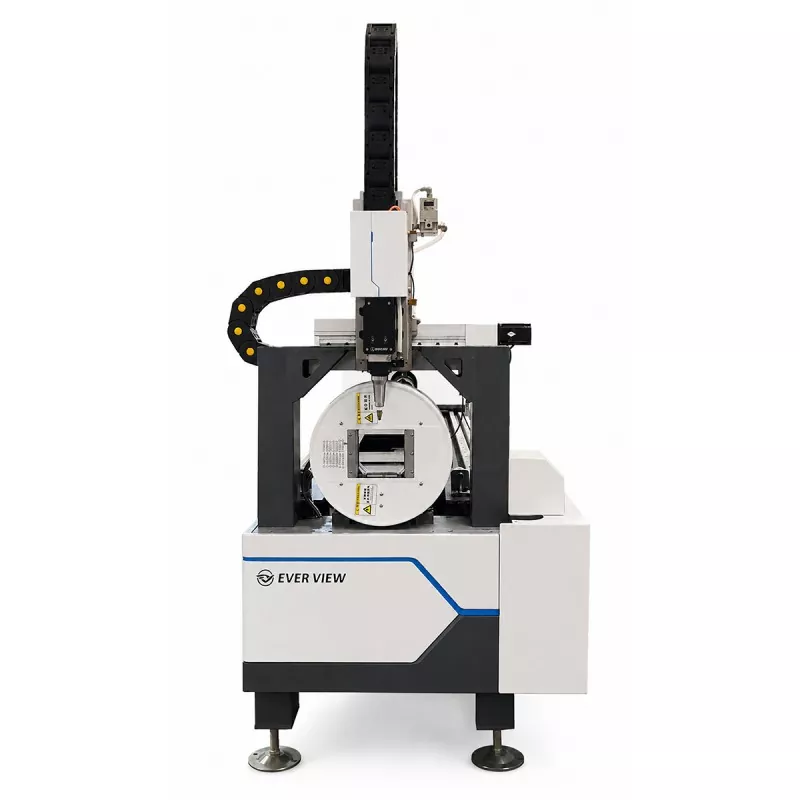

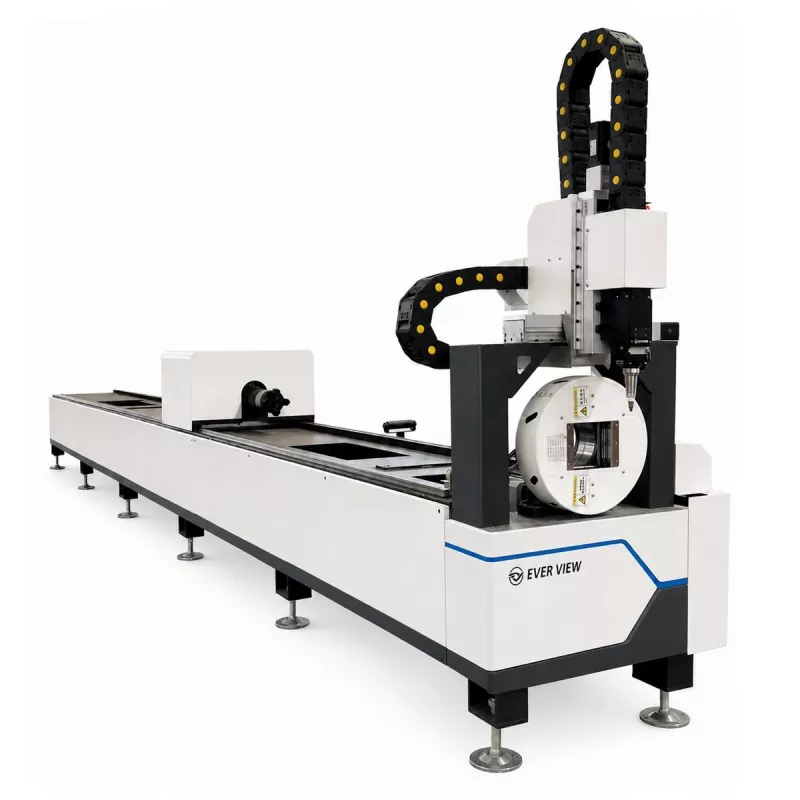

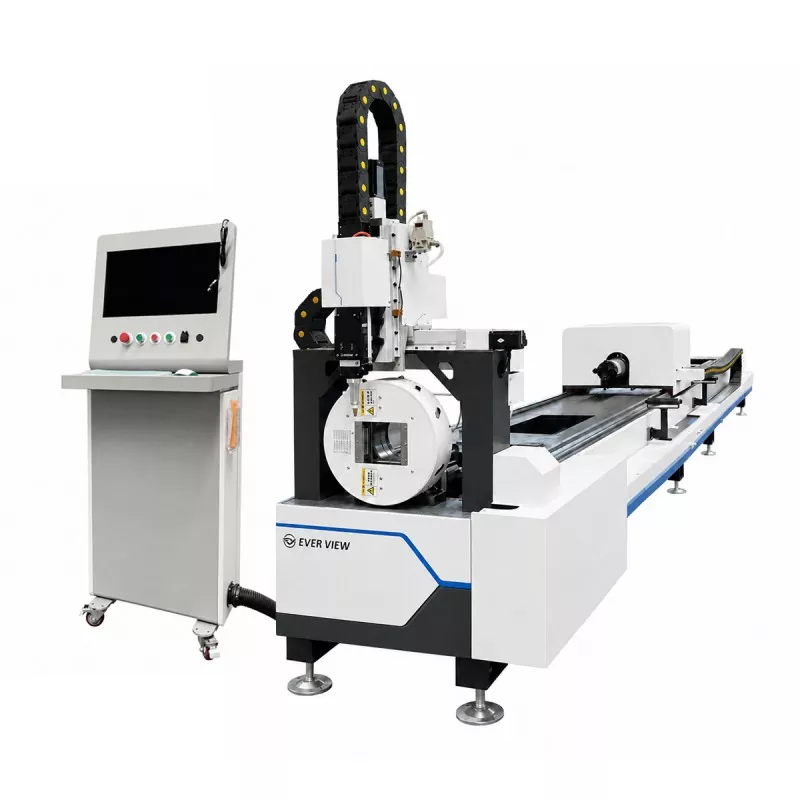

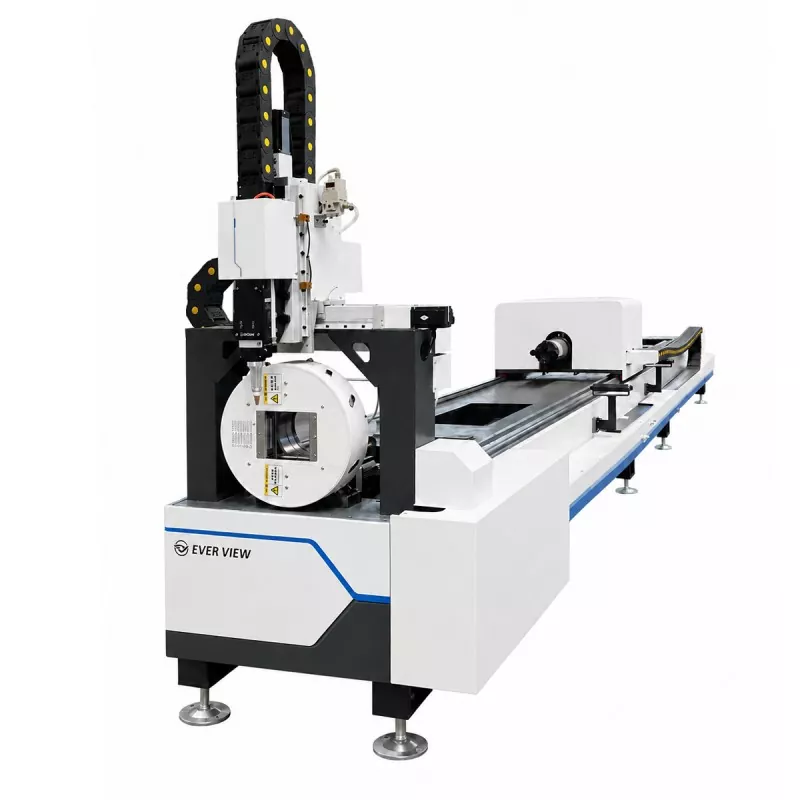

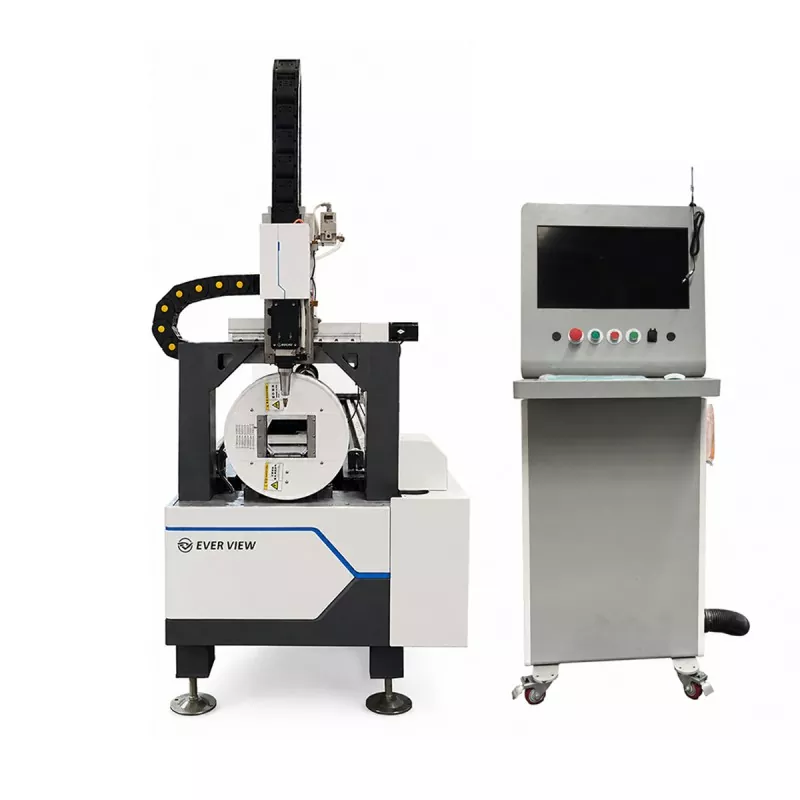

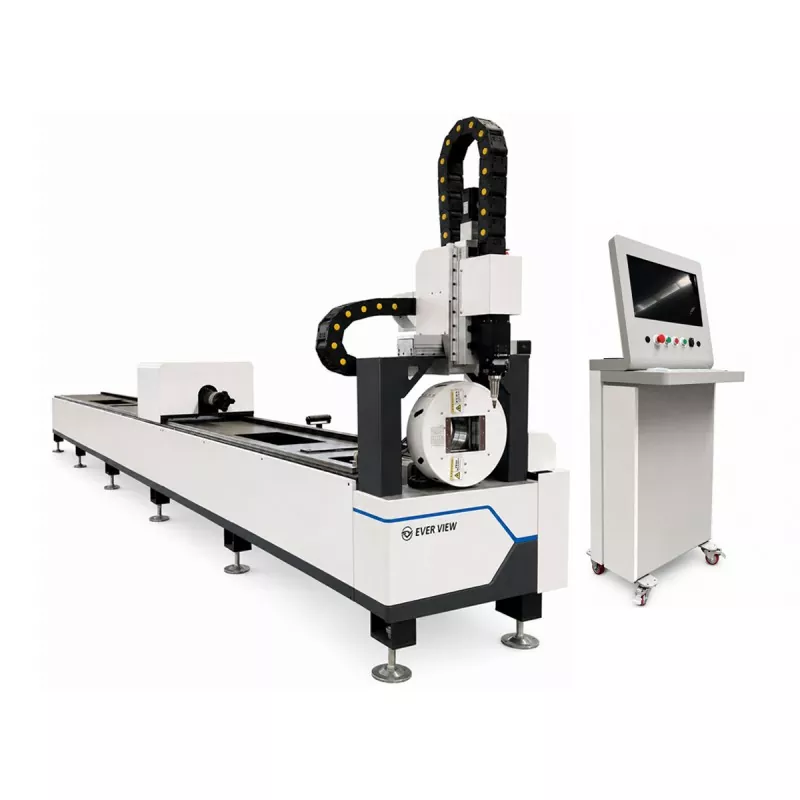

Ekonomický stroj na řezání trubek vláknovým laserem

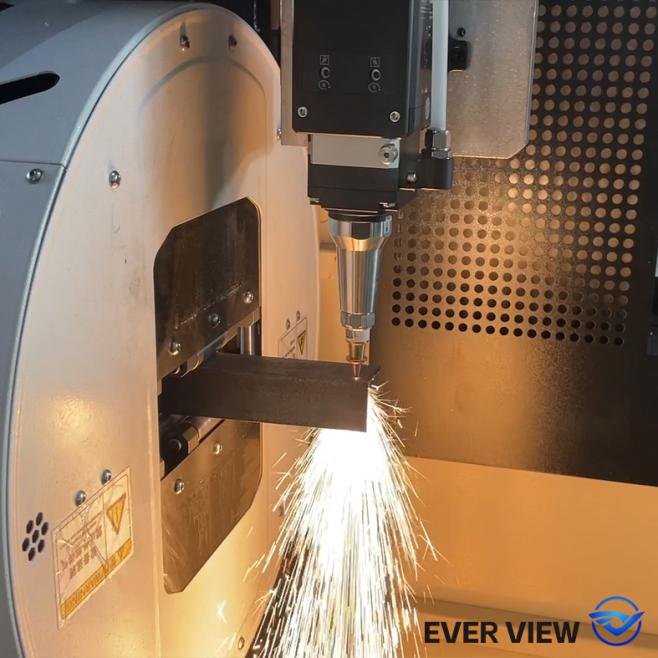

Ekonomický vláknový laserový řezací stroj na trubky může provádět řezání trubek, řezání otvorů, drážkování, řezání obrysů a ořezávání konců v jednom naprogramovaném procesu. Je vhodný pro kovový nábytek, fitness zařízení, automobilové komponenty, zemědělské stroje, stavební konstrukce a obecně kovovýrobu.

Zašlete nám velikost trubky, materiál, tloušťku, délku a výkres pro konfiguraci stroje a vyhodnocení řezání.

Podrobnosti o produktu

Praktické 3kW řezání trubek laserem

Ekonomický stroj na řezání trubek vláknovým laserem EVER VIEW je navržen pro zákazníky, kteří potřebují spolehlivé zpracování trubek bez zbytečné složitosti systému. 3kW laserový zdroj poskytuje praktickou rovnováhu mezi schopností řezání, provozními náklady a flexibilitou aplikace.

Pro srovnání, správně nakonfigurovaný 3kW systém může za vhodných podmínek typicky řezat stěny trubek z uhlíkové oceli až do přibližně 10–12 mm a stěny trubek z nerezové oceli až do přibližně 5–6 mm. Tyto údaje jsou spíše referenčními hodnotami než garantovanými limity. Skutečné výsledky závisí na profilu trubky, jakosti materiálu, tlaku plynu, výběru trysky, řezné rychlosti, požadavcích na kvalitu hran a konfiguraci stroje.

Je vhodný pro dílny vstupující do řezání trubek laserem, továrny přidávající speciální zařízení na zpracování trubek a výrobce zpracovávající malosériové nebo středněsériové objednávky.

Referenční tloušťka řezu podle materiálu

Následující hodnoty jsou obecné referenční rozsahy pro běžné aplikace trubek:

Maximální praktická tloušťka může být nižší pro trubky malého průměru, složité profily, vysokorychlostní výrobu nebo přísné požadavky na kvalitu hran. Před konečným potvrzením se doporučuje provést řeznou zkoušku s použitím skutečné trubky kupujícího.

Referenční řezné rychlosti podle materiálu

Řezná rychlost se liší podle tloušťky stěny, jakosti materiálu, tvaru trubky, řezného plynu, průměru trysky, ohniskové polohy a požadované kvality ostří. Následující hodnoty jsou obecnými referenčními rozsahy pro přímé úseky běžných materiálů trubek:

Tyto rychlosti jsou pouze pro předběžné vyhodnocení. Řezání otvorů, drážkování, ostré rohy, malé obrysy a ořezávání konců obvykle vyžadují nižší rychlosti než přímé řezání. Kupující by měli při porovnávání konfigurací strojů hodnotit jak rychlost řezání, tak kvalitu hotové hrany.

Srovnání s jinými možnostmi výkonu laseru

Výkon laseru by měl být zvolen spíše podle požadované tloušťky materiálu, rychlosti výroby a pracovního zatížení než samotného maximálního výkonu.

Ve srovnání s 2kW strojem poskytuje 3kW model obecně širší rozsah zpracování a vyšší produktivitu pro trubky střední tloušťky. Ve srovnání se 4kW strojem obvykle nabízí nižší investice a ekonomičtější provoz, přičemž se vzdává určité rychlosti a maximální tloušťkové kapacity.

Pro kupující zpracovávající převážně tenkostěnné nábytkové trubky může být dostačující 2kW systém. U smíšených zakázek zahrnujících trubky z uhlíkové oceli a nerezové oceli střední tloušťky je často praktickou volbou 3 kW. Pro kontinuální výrobu tlustších trubek nebo velkoobjemové zakázky může konfigurace 4kW poskytnout lepší produktivitu.

Velikost trubky a rozsah materiálu

Ekonomický vláknový laserový řezací stroj na trubky podporuje kulaté, čtvercové, obdélníkové a vybrané speciální profily podle konečné konfigurace. Použitelné materiály mohou zahrnovat uhlíkovou ocel, nerezovou ocel, galvanizovanou ocel, hliník a další kovy řezatelné laserem.

Skutečný rozsah řezání závisí na jakosti materiálu, tloušťce stěny, profilu trubky, řezném plynu, požadované kvalitě břitu a rychlosti výroby.

Flexibilita výroby

Digitální programování umožňuje operátorům měnit délky trubek, polohy otvorů, obrysy a tvary konců bez přípravy vyhrazených mechanických nástrojů pro každý návrh. Díky tomu je stroj vhodný pro opakovanou výrobu, zakázkovou výrobu, prototypy a smíšené zakázky.

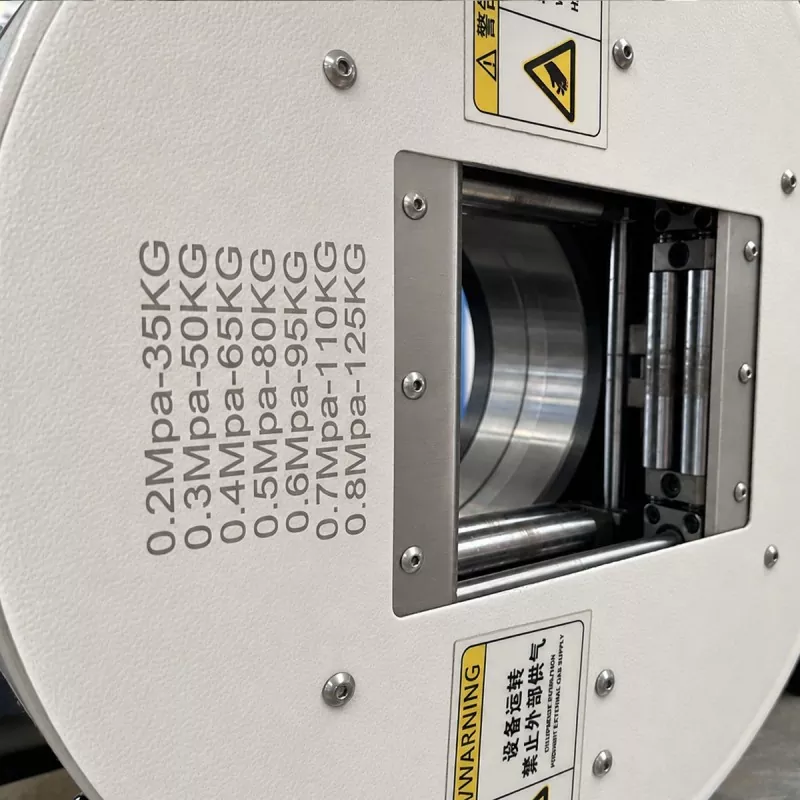

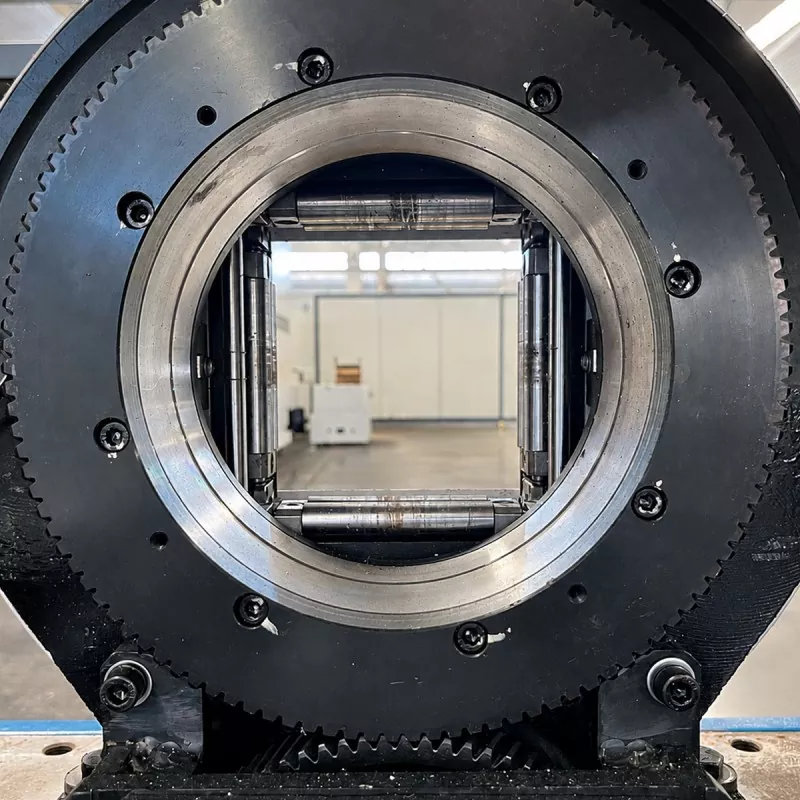

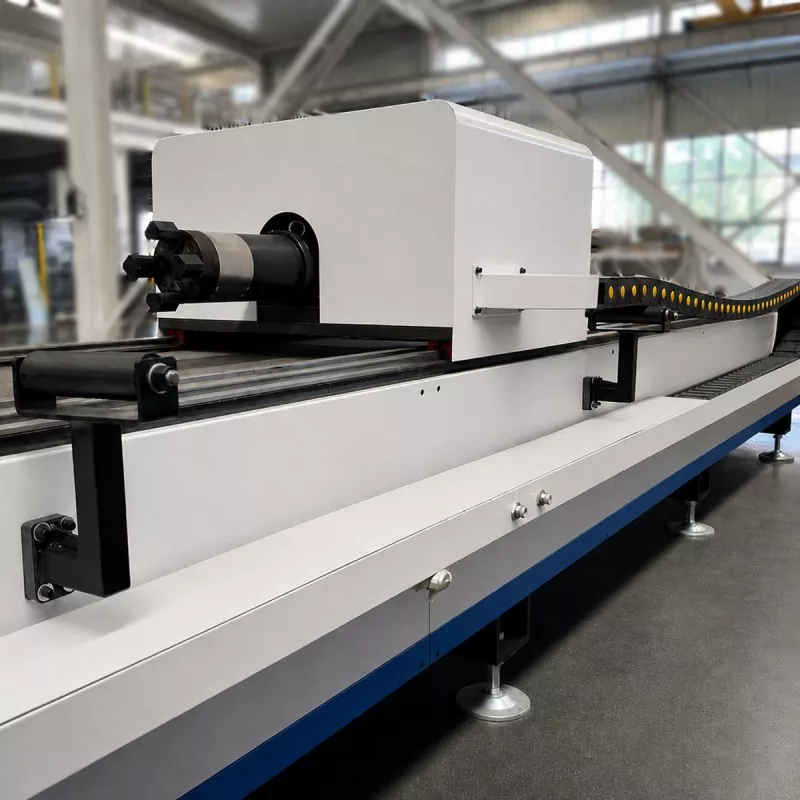

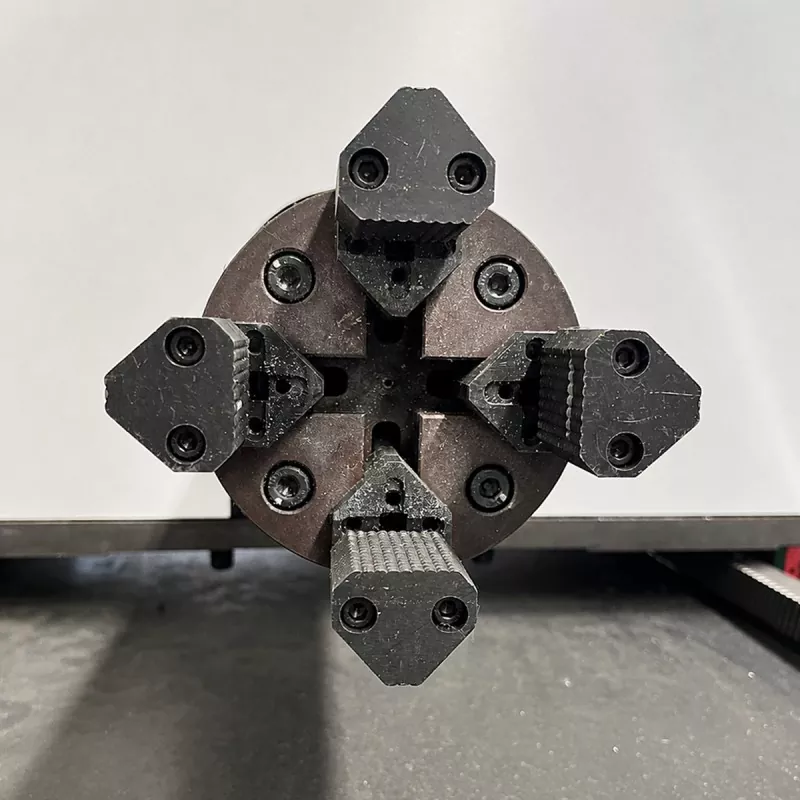

Univerzální upínací systém

Univerzální sklíčidlo pojme kulaté a čtvercové trubky, což pomáhá snižovat změny upínacích přípravků mezi různými obrobky. Stabilní upínání podporuje přesné řezání otvorů, štěrbin, obrysů a řezů kolem více stran trubky.

Rychlost sklíčidla může dosáhnout až 120 ot./min.

Snížené sekundární operace

U vhodných dílů může stroj kombinovat přípravu související s měřením, řezání, vrtání, drážkování a ořezávání konců do jednoho naprogramovaného procesu. To může omezit ruční značení, opakované upínání, přesuny obrobků a sekundární obrábění.

Skutečné zlepšení závisí na geometrii trubky, materiálu, objemu výroby a stávajícím pracovním postupu.

Oblasti použití

Ekonomický vláknový laserový řezací stroj na trubky je vhodný pro aplikace kovového nábytku, jako jsou stoly, židle, police, rámy postelí a další trubkové nábytkové komponenty.

U fitness zařízení může zpracovávat rámy, držáky, podpěry a spojovací díly používané v tělocvičných zařízeních.

Při výrobě automobilových komponentů jej lze použít pro vybrané trubkové konstrukce, držáky, podpěry a vyrobené díly vozidel.

Pro zemědělské stroje patří mezi typické aplikace rámy, ochranné kryty, podpěry a spojovací komponenty.

Při výrobě stavebních konstrukcí může zpracovávat konstrukční trubky, zábradlí, podpěry a součásti rámů.

Pro obecnou kovovýrobu je stroj vhodný pro zakázkové díly, prototypy, smluvní výrobu a smíšené zakázky.

Funkce provozu a údržby

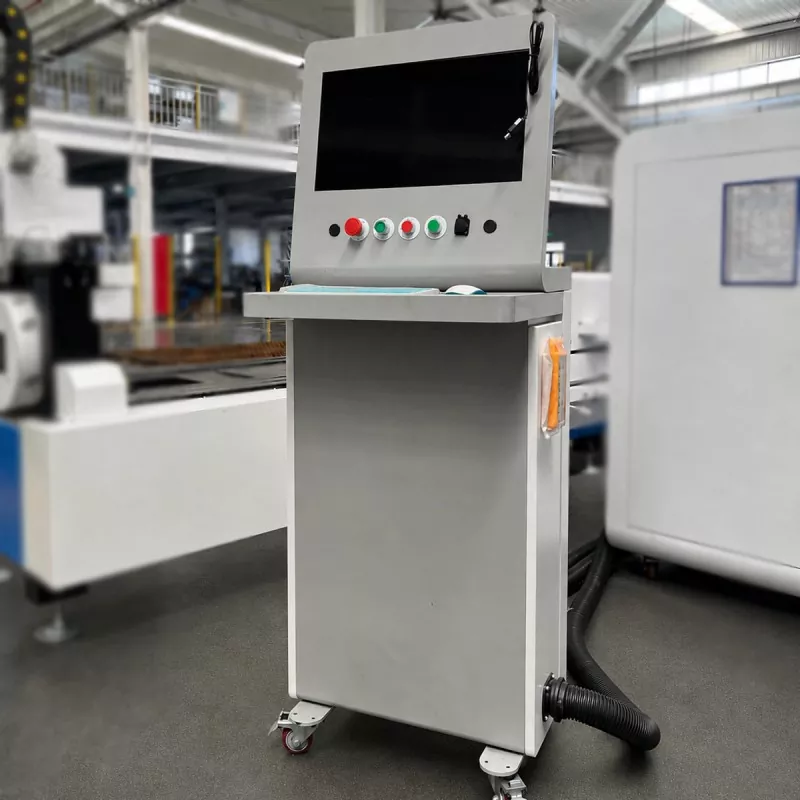

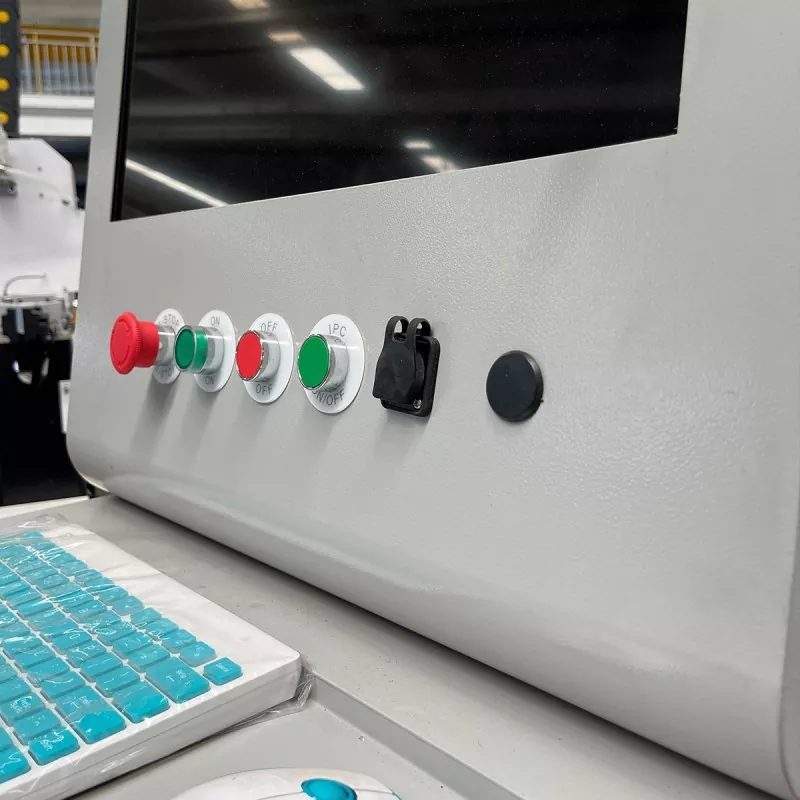

Stroj poskytuje přístup k nakládací ploše, upínacímu systému a zóně řezání pro každodenní obsluhu a kontrolu. Operátoři mohou měnit programy podle výrobních výkresů, což je užitečné pro výrobce s častými změnami produktů.

Běžná údržba by měla zahrnovat kontrolu a čištění sklíčidla, vodicích součástí, ochrany řezací hlavy, chladicího systému, plynového systému, mazacích míst a elektrických spojů. Trysky, ochranné čočky a další spotřební materiál by měly být zkontrolovány a v případě potřeby vyměněny.

Konfigurace stroje

Konečná konfigurace by měla být zvolena spíše podle skutečné aplikace než samotného výkonu laseru.

Před žádostí o cenovou nabídku by kupující měli potvrdit tvar a rozměry trubky, maximální a minimální velikost trubky, délku trubky, materiál a tloušťku stěny, očekávaný objem výroby, typické výkresy dílů, požadovanou rychlost řezání, požadavky na kvalitu hran, prostor dílny a napájení, řezný plyn a pomocná zařízení.

Před konečným výběrem zařízení se doporučuje řezný vzorek na základě skutečného materiálu a výkresů kupujícího.

Technické specifikace

Konečná řezná tloušťka a rychlost by měly být potvrzeny podle materiálu, rozměrů trubky, tloušťky stěny, řezného plynu, požadované kvality ostří a cíle výroby.

Často kladené otázky

Jaké materiály dokáže stroj zpracovat?

Může být konfigurován pro uhlíkovou ocel, nerezovou ocel, galvanizovanou ocel, hliník a další vhodné kovy řezatelné laserem. Skutečná schopnost závisí na jakosti materiálu, tloušťce, profilu trubky, řezném plynu a požadavcích na kvalitu ostří.

Jaká je maximální tloušťka řezu?

Obecně lze říci, že 3kW model dokáže za vhodných podmínek zpracovat stěny trubek z uhlíkové oceli do velikosti přibližně 10–12 mm a stěny trubek z nerezové oceli do velikosti přibližně 5–6 mm. Tyto hodnoty nejsou univerzálními limity. Skutečný výkon musí být potvrzen testováním materiálu kupujícího, rozměrů trubky a požadované kvality hran.

Jaké řezné rychlosti může stroj dosáhnout?

U běžných tenkých a středně silných trubek se mohou referenční rychlosti pohybovat přibližně od 0,5 do 8 m/min v závislosti na materiálu a tloušťce. Například 2 mm uhlíková ocel může dosahovat přibližně 4–8 m/min, zatímco 6 mm nerezová ocel může pracovat rychlostí přibližně 0,5–1,2 m/min. Řezání otvorů, drážkování, rohy a složité obrysy obecně vyžadují nižší rychlosti.

Jaké tvary trubek může řezat?

Standardní aplikace zahrnuje kulaté, čtvercové a obdélníkové trubky. Vybrané speciální profily mohou být také možné po potvrzení jejich rozměrů a požadavků na upnutí.

Jaká je maximální velikost trubky?

Maximální průměr trubky je 120 mm a maximální délka trubky je 6100 mm. Použitelný rozsah by měl být potvrzen podle tvaru trubky, tloušťky stěny, způsobu zatížení a konečné konfigurace.

Může vyřezávat otvory a štěrbiny?

Ano. Ekonomický stroj na řezání trubek vláknovým laserem může kromě řezání trubek na délku provádět řezání otvorů, drážkování, řezání obrysů a ořezávání konců.

Stačí 3kW pro moji aplikaci?

3kW laserový zdroj je vhodný pro mnoho běžných aplikací na zpracování trubek. Je obecně schopnější než 2kW systém pro trubky střední tloušťky a ekonomičtější než 4kW systém pro středně náročné výrobní požadavky. Správná volba závisí na materiálu, tloušťce, velikosti trubky, řezné rychlosti, objemu výroby a kvalitě ostří. Kupující by měli poskytnout skutečné informace o obrobku pro hodnocení.

Mám si vybrat 2kW, 3kW nebo 4kW?

Zvolte 2 kW, když většina práce zahrnuje tenkostěnné trubky a prioritou je kontrola investice. Zvolte 3 kW pro vyvážený rozsah běžných aplikací z uhlíkové oceli, nerezové oceli a galvanizovaných trubek. Zvolte 4 kW, když je vyžadována vyšší výrobní rychlost, silnější materiály nebo nepřetržitý těžký provoz.

Jaké přesnosti může dosáhnout?

Uvedená přesnost polohování je ±0,03 mm, s přesností opakovaného polohování ±0,03 mm. Skutečná přesnost dílu také závisí na přímosti trubky, upnutí, kalibraci stroje, řezných parametrech a nastavení programu.

Podpora výrobce

EVER VIEW podporuje zákazníky s výběrem stroje, konfigurací, hodnocením aplikací, řezáním vzorků a přípravou před expedicí.

Zákazníci mohou poskytnout rozměry trubek, materiál, tloušťku, výrobní požadavky a výkresy pro technickou kontrolu. Lze také projednat přizpůsobené konfigurace podle specifických potřeb zpracování trubek.

Proč zvolit tento stroj?

Tento ekonomický 3kW laserový řezač trubek nabízí praktickou rovnováhu mezi investicí, zpracovatelností a každodenní použitelností. Je vhodný pro zákazníky, kteří potřebují vláknové laserové řešení pro běžné kovové trubky, referenční řeznou kapacitu přibližně 10–12 mm pro uhlíkovou ocel a 5–6 mm pro nerezovou ocel, flexibilní digitální programování, univerzální upínání a snížení sekundárních operací.

Ve srovnání s 2kW strojem poskytuje větší kapacitu pro materiály střední tloušťky. Ve srovnání se 4kW strojem může nabídnout ekonomičtější řešení pro zákazníky, kteří nepožadují maximální tloušťku nebo kontinuální vysokorychlostní výrobu.

Požádejte o řezný test

Výběr stroje na řezání trubek by měl být založen na skutečných obrobcích spíše než na samotných specifikacích.

Pošlete EVER VIEW svou velikost trubky, materiál, tloušťku, délku, objem výroby, požadovanou řeznou rychlost a výkres dílu pro vyhodnocení aplikace a konfiguraci stroje.
